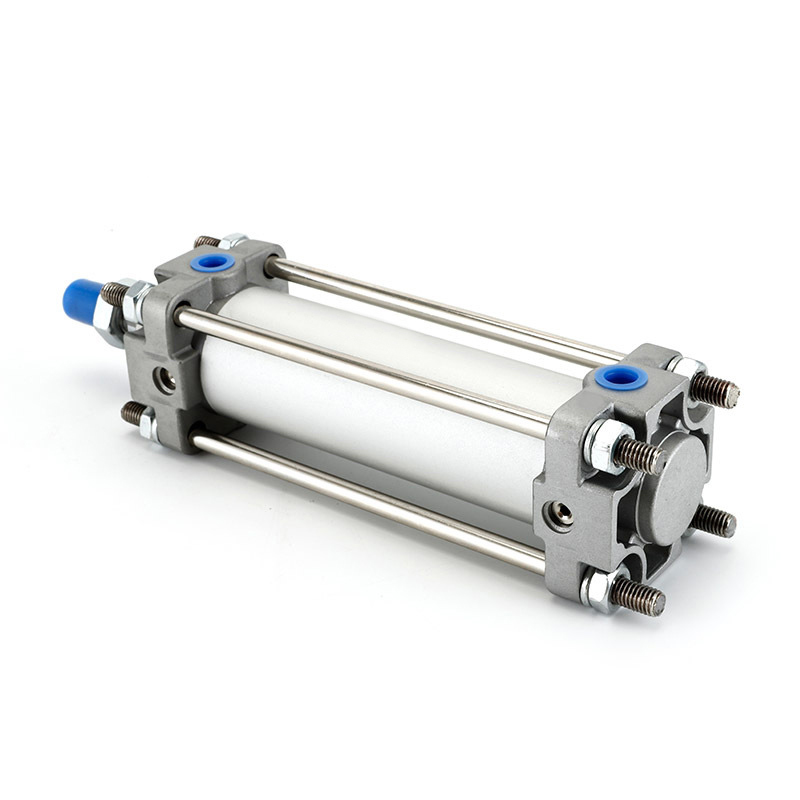

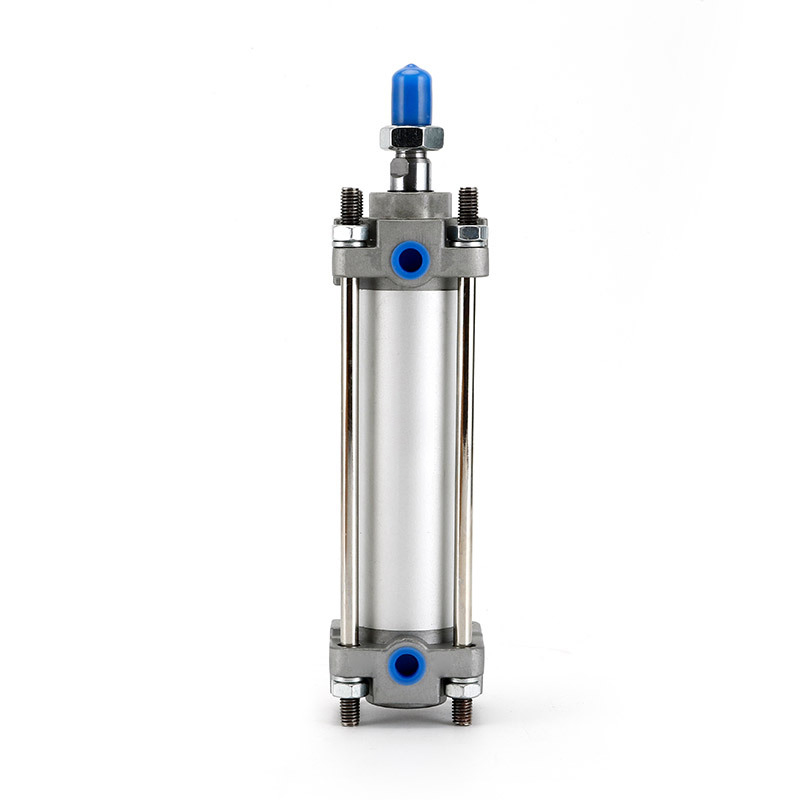

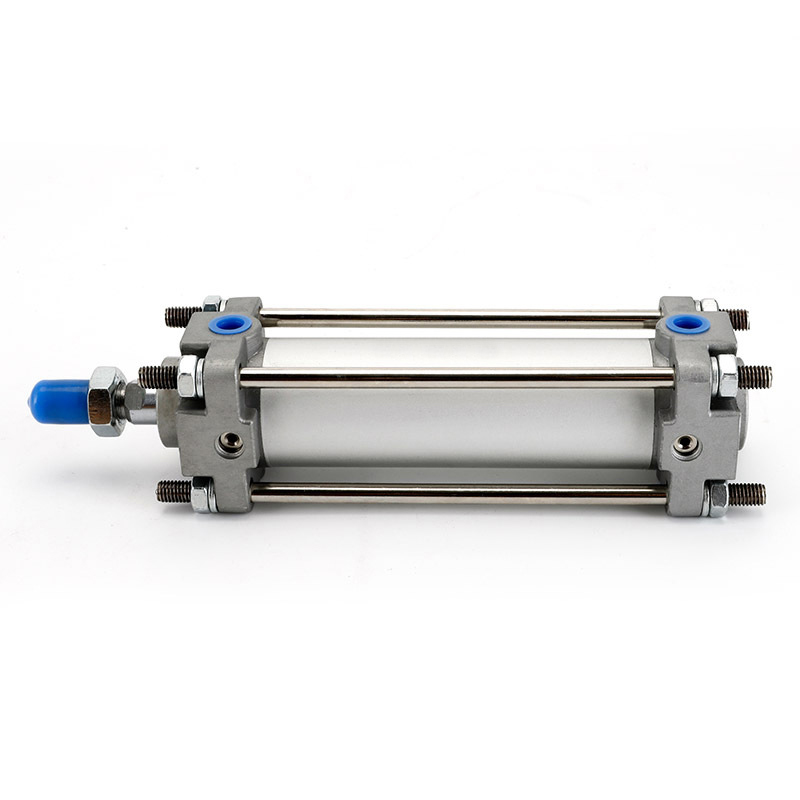

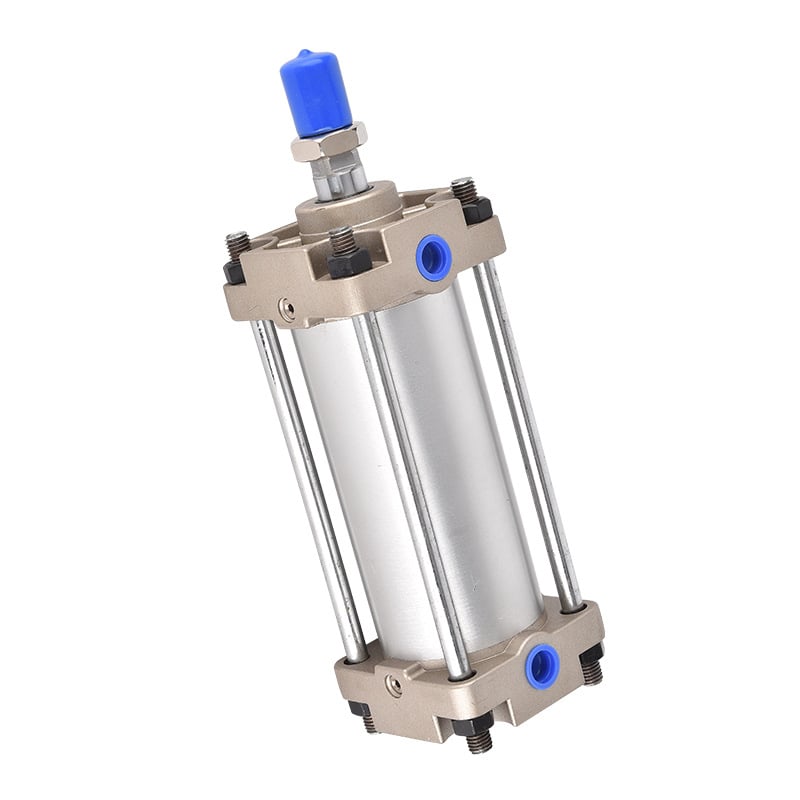

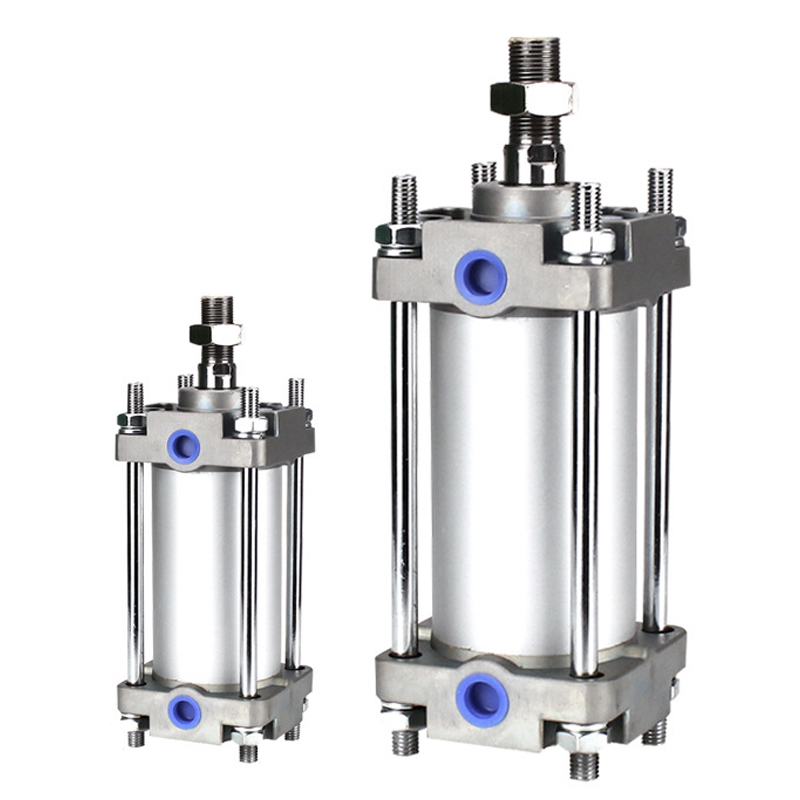

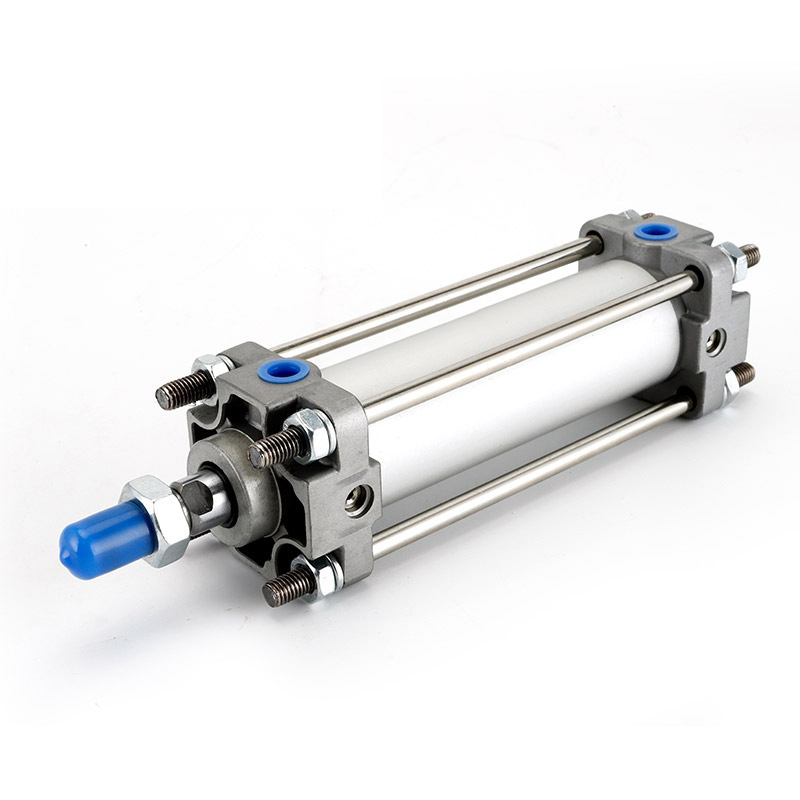

سیلندر استاندارد با نیروی بزرگ CDA2B/CA2B سری این یک سیلندر هوایی دوطرفه با عملکرد بالا از سری CA2/CDA2B است که برای اتوماسیون صنعتی با نیروی هلدهنده قوی و عملکرد قابل اعتماد طراحی شده است.
محدوده مدلها : اندازه قطر داخلی (بور) ۴۰ میلیمتر، ۵۰ میلیمتر، ۶۳ میلیمتر، ۸۰ میلیمتر، ۱۰۰ میلیمتر؛ گزینههای طول حرکت (استروک): ۲۵ میلیمتر، ۷۵ میلیمتر، ۱۵۰ میلیمتر، ۲۰۰ میلیمتر (Z: نوع با بافر هوا).
عملکرد : فشار کاری ۰٫۰۵ تا ۱٫۰ مگاپاسکال، فشار آزمایشی ۱٫۵ مگاپاسکال؛ محدوده دمایی ۱۰- درجه سانتیگراد تا ۷۰ درجه سانتیگراد (در صورت وجود آهنربا: ۱۰- درجه سانتیگراد تا ۶۰ درجه سانتیگراد)؛ سرعت پیستون ۵۰ تا ۵۰۰ میلیمتر بر ثانیه.
ساختار : میله تکطرفه، ساختار با میلههای اتصالی (تای-رود)؛ بدنه آلومینیومی (با آندایز سخت)، میله پیستون با روکش کروم سخت؛ بافر هوا در هر دو انتهای سیلندر برای جذب ضربه.
نیروی هلدهنده بسیار قوی : ساختار سیلندر بهینهشده و نسبت مناسب قطر به طول حرکت (bore-stroke ratio)، عملکرد عالی در تولید نیروی هلدهنده را تضمین میکند که امکان حرکت پایدار قطعات سنگین را فراهم آورده، نیازهای هلدادن، فشردن و موقعیتیابی سنگین را برآورده میسازد و از کمبود توان در سناریوهای صنعتی جلوگیری میکند.
پایداری بالا و عمر طولانی : بدنه سیلندر از آلیاژ آلومینیوم با پوشش آنودایز سخت ساخته شده است که مقاوم در برابر خوردگی و سایش بوده و دچار تغییر شکل نمیشود؛ میله پیستون دارای پوشش کروم سخت است که بهطور مؤثر از ایجاد خراش و زنگزدگی جلوگیری کرده و عمر سرویس سیلندر را در شرایط کار طولانیمدت و پیوسته بهطور چشمگیری افزایش میدهد.
سر و صدای پایین و عملکرد هموار : مجهز به کوسن هوا داخلی (پسوند Z) است که میتواند نیروی ضربهای ایجادشده هنگام رسیدن پیستون به انتهای مسیر را بهطور مؤثر جذب کند، صدای برخورد را کاهش دهد و عملیات را پایدارتر سازد و از آسیبدیدن خود سیلندر و تجهیزات متصل به آن جلوگیری نماید.
انتخاب انعطافپذیر و سازگاری بالا انواع مختلفی از مشخصات در دسترس هستند (قطر داخلی سیلندر: ۴۰/۵۰/۶۳/۸۰/۱۰۰ میلیمتر، طول حرکت پیستون: ۲۵/۷۵/۱۵۰/۲۰۰ میلیمتر) و دو مدل (نوع استاندارد CA2B و نوع حلقهای مغناطیسی CDA2B) بهصورت اختیاری ارائه میشوند که میتوانند بهصورت انعطافپذیر با تجهیزات و شرایط کاری مختلف تطبیق داده شوند.
نصب و نگهداری آسان طراحی ساختار میلهبندی (Tie-rod)، رابط نصب استانداردشده، نصب و بازنشانی آسان؛ ساختار کلی ساده است و قطعات سایشی کمی دارد؛ نگهداری روزانه تنها شامل بازرسی دورهای و روانکاری است که هزینههای استفاده در طول عمر را کاهش میدهد.
عملکرد قابلاطمینان و سازگاری گسترده با دما این محصول در محدوده دمایی ۱۰- تا ۷۰ درجه سانتیگراد بهصورت پایدار کار میکند (برای نوع حلقهای مغناطیسی محدوده دمایی ۱۰- تا ۶۰ درجه سانتیگراد است) و فشار کاری آن ۰٫۰۵ تا ۱٫۰ مگاپاسکال میباشد که برای اکثر محیطهای صنعتی مناسب است و دارای خرابی کمی است.
دو، ویژگیهای محصول
ویژگی های ساختاری طراحی دوطرفه با میله تکی، قلابدار ثابت، ساختار فشرده، اشغال فضای کم، و ادغام آسان در انواع تجهیزات اتوماسیون؛ بدنه سیلندر و میله پیستون از مواد با کیفیت بالا ساخته شدهاند و دارای دقت بالا و عملکرد خوب در آببندی هستند که میتواند بهطور مؤثر از نشت هوای فشرده جلوگیری کند.
تمایز مدلها تقسیمبندی واضح مدلها: مدل CA2B نوع استاندارد است و برای سناریوهای نیروی هل دادن پایهای مناسب میباشد؛ مدل CDA2B دارای آهنگر داخلی است که میتواند با کلید مغناطیسی هماهنگ شده و تشخیص موقعیت لحظهای و بازخورد سیگنال را ممکن سازد و برای سناریوهای کنترل اتوماتیک که نیازمند کنترل دقیق موقعیت هستند، مناسب است.
طراحی بالشتک هوا پسوند Z نشاندهنده نوع بالشتک هوا است و بالشتک هوا داخلی در هر دو انتهای سیلندر میتواند ضربه پیستون در انتهای حرکت را کاهش دهد، آببندی سیلندر و میله پیستون را محافظت کند و پایداری و عمر خدماتی تجهیزات را افزایش دهد.
ویژگیهای عملکردی سرعت پیستون قابل تنظیم است (۵۰ تا ۵۰۰ میلیمتر بر ثانیه) و میتوان آن را مطابق با نیازهای عملیاتی واقعی تنظیم کرد؛ مقاومت فشاری آن به ۱٫۵ مگاپاسکال میرسد که از فشار کاری بیشتر است و ظرفیت تحمل فشار و ایمنی بالایی دارد.
ویژگیهای کاربردی با اکثر سیستمهای پنوماتیک صنعتی سازگان دارد، میتوان از آن همراه با کمپرسورهای هوا، شیرهای الکترومغناطیسی، تنظیمکنندههای فشار و سایر لوازم جانبی استفاده کرد و در انواع حوزههای تولید خودکار بهطور گستردهای کاربرد دارد.
۳. روش استفاده
۱. آمادهسازی برای نصب
بررسی کنید که مدل سیلندر (قطر داخلی، طول حرکت، مدل CDA2B/CA2B، دارای یا بدون بالشتک هوا Z) با نیازهای واقعی استفاده مطابقت داشته باشد و همچنین بررسی کنید که سطح سیلندر آسیب دیده نباشد، میله پیستون خم نشده باشد و ورودی/خروجی هوا مسدود نباشد.
لوازم جانبی مربوط به نصب (پیچها، مهرهها، واشرها) را آماده کنید و بررسی کنید که رابط نصب تجهیزات با سوراخهای نصب سیلندر مطابقت داشته باشد تا نصب محکم انجام شود.
در صورت استفاده از حلقه مغناطیسی نوع CDA2B، کلید مغناطیسی را در موقعیت مورد نیاز روی بدنه سیلندر نصب کنید و خط سیگنال را به سیستم کنترل متصل نمایید تا اطمینان حاصل شود که تشخیص موقعیت با دقت انجام میشود.
۲. مراحل نصب
سیلندر را با استفاده از میلههای اتصال و سوراخهای نصب به موقعیت تعیینشده روی تجهیزات ثابت کنید و پیچها را محکم نمایید تا سیلندر بهصورت افقی یا عمودی (بر اساس نیازهای کاری) نصب شود و هیچ انحرافی یا شلشدگی وجود نداشته باشد.
ورودی و خروجی هواي سیلندر را به لوله هواي سیستم پنوماتیک متصل کنید و از بستهای لوله برای ثابتکردن لوله هوا استفاده نمایید تا از نشت هوا در محل اتصال جلوگیری شود؛ جهت ورودی و خروجی هوا را نیز مدنظر قرار دهید (این جهت باید با جهت حرکت پیستون هماهنگ باشد).
موقعیت کلید مغناطیسی (برای نوع CDA2B) را تنظیم کنید، سپس آن را برقرسانی کرده و تست نمایید و اطمینان حاصل کنید که کلید قادر است موقعیت پیستون (باز و بسته) را بهدرستی تشخیص داده و سیگنال را بهطور عادی بازخورد دهد.
۳. مراحل عملیات
کمپرسور هوا را روشن کنید، تنظیمکننده فشار سیستم پنوماتیک را تنظیم کرده و فشار کاری را روی ۰٫۰۵ تا ۱٫۰ مگاپاسکال تنظیم نمایید (عبور از ۱٫۵ مگاپاسکال بهطور قاطع ممنوع است تا از آسیب به سیلندر جلوگیری شود).
از طریق سیستم کنترل، شیر الکترومغناطیسی را کنترل کنید تا پیستون سیلندر را در حالت برونزدن و بازگشت به حالت اولیه بهکار بیندازید: هنگامی که ورودی هوا تهویه میشود، پیستون برونزده شده و نیروی هل را تولید میکند؛ و هنگامی که خروجی هوا تهویه میشود، پیستون بازگشته و سیستم به حالت اولیه بازمیگردد.
در حین عملیات، وضعیت کارکرد سیلندر را زیر نظر داشته باشید: بررسی کنید که آیا در اتصالات نشتی هوا وجود دارد یا خیر، آیا حرکت پیستون نرم و بدون اصطکاک است، آیا سطح صدای تولیدشده طبیعی است و آیا کلید مغناطیسی (در صورت وجود) بهصورت پایدار کار میکند.
۴. استفاده روزانه و نگهداری
بهطور منظم سفتی پیچهای سیلندر و اتصالات لولههای هوا را بررسی کنید و در صورت شلبودن، بهموقع آنها را دوباره سفت نمایید؛ سطح میله پیستون را نیز بازرسی کرده و گرد و غبار و آلودگیهای روغنی را پاک کنید تا از ایجاد خراش جلوگیری شود.
سیلندر را بهطور منظم (بر اساس فراوانی استفاده) روغنکاری کنید و روغن روانکار هوایی مناسبی را به مدار هوایی اضافه نمایید تا سایش قطعات داخلی کاهش یافته و عمر کارکرد آن افزایش یابد.
از کار کردن در محیطی با دمایی فراتر از محدوده دمای مشخصشده خودداری کنید و در حین استفاده از برخورد یا ضربهزدن به سیلندر جلوگیری نمایید تا از آسیبدیدن بدنه سیلندر و میله پیستون جلوگیری شود.
در صورت بروز خرابی سیلندر (مانند نشتی هوا، حرکت نامنظم یا عدم ایجاد نیروی هلدهنده)، بلافاصله از استفاده از آن خودداری کرده، علت خرابی را بررسی نمایید (مانند آسیبدیدن واشرها، فشار هوا ناکافی یا انسداد) و پس از رفع عیب، قطعات آسیبدیده را تعویض کنید.
5. نکات مهم
در حین استفاده، سیلندر را بهصورت دلخواه باز نکنید تا از آسیبرسیدن واشرها و ساختار داخلی جلوگیری شود.
فشار کارکرد نباید از مقدار مشخصشده ۱٫۵ مگاپاسکال فراتر رود؛ در غیر اینصورت ممکن است منجر به انفجار سیلندر یا خرابی واشرها شود.
هنگام استفاده از سیلندر نوع CDA2B همراه با کلید مغناطیسی، مطمئن شوید که ولتاژ تغذیه کلید با مشخصات آن مطابقت دارد تا از سوختن کلید جلوگیری شود.
پس از مدتها استفادهنشدن، سیلندر باید بهطور منظم تهویه و آزمایش شود تا از زنگزدگی و انسداد قطعات داخلی جلوگیری شود.
