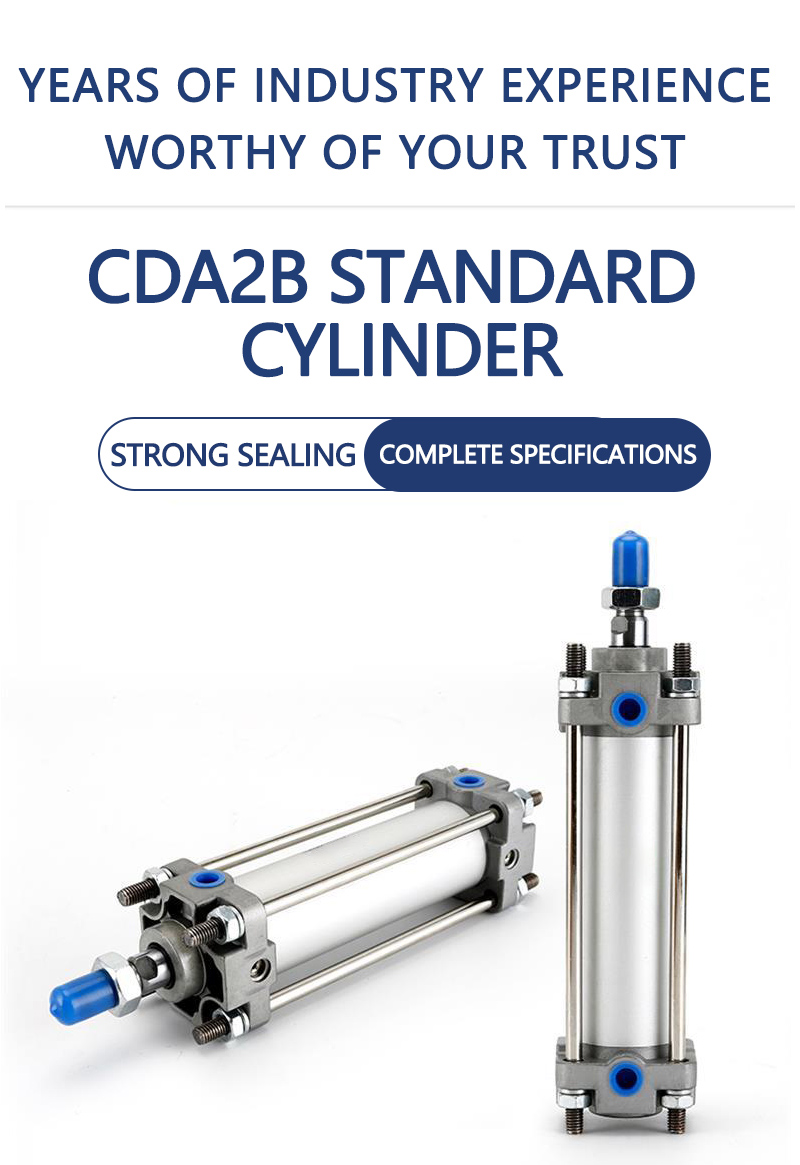

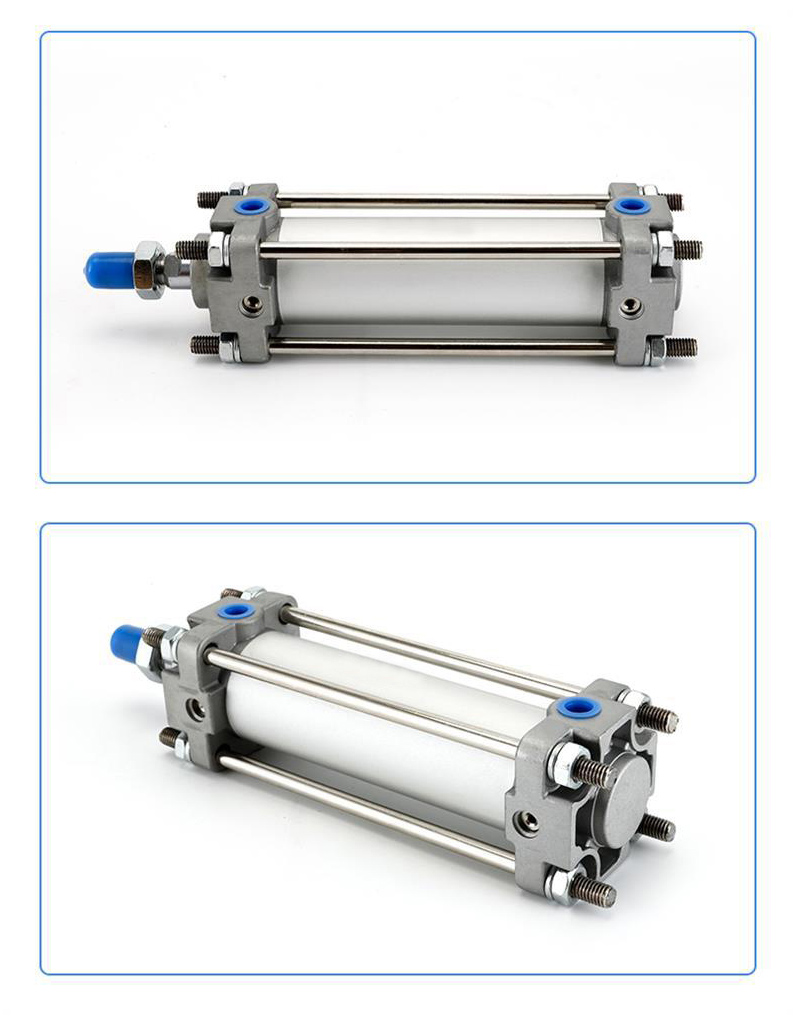

Groot duwkracht standaard silinder CDA2B/CA2B40/50/63/80/100-25/75-150-200 - Z

een, Produkvoordele

• Baie Sterk Stootkrag : Die geoptimaliseerde silinderstruktuur en redelike boor-stroke-verhouding verseker uitstekende stootkragprestasie, wat swaar werkstukke stabiel kan aandryf, die behoeftes van swaar stoot-, pers- en posisioneringswerk verskaf, en onvoldoende dryfkrag in industriële toepassings vermy.

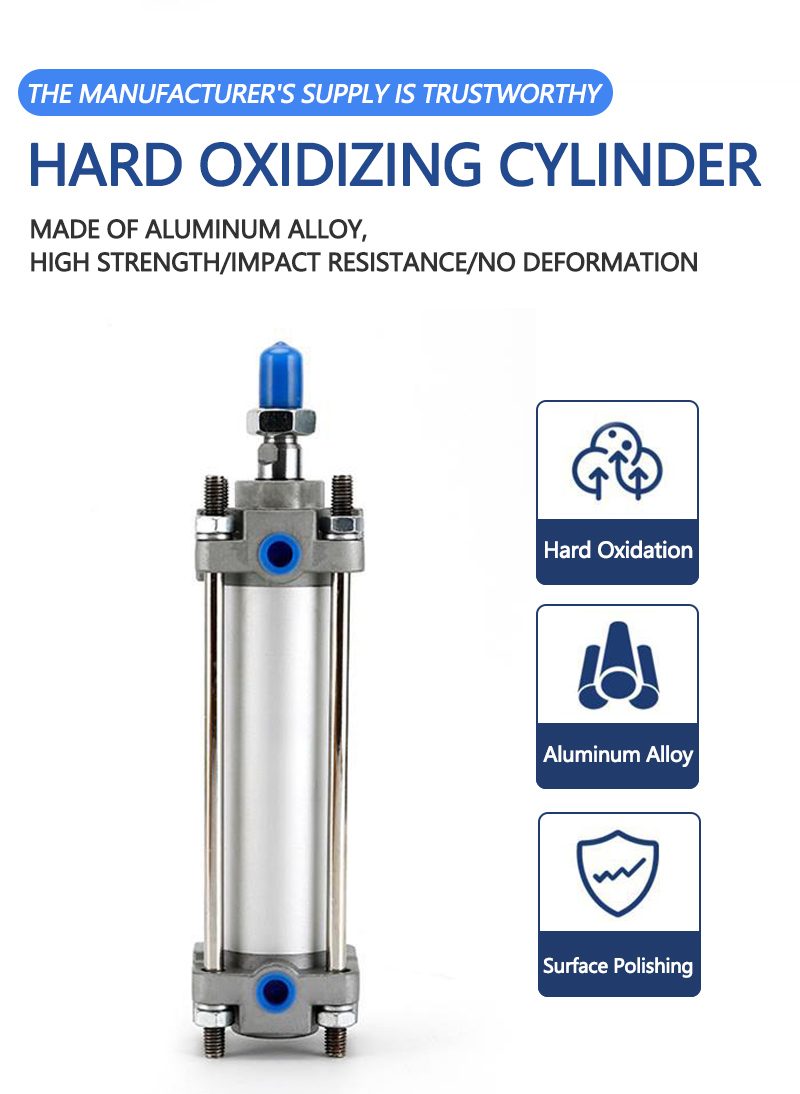

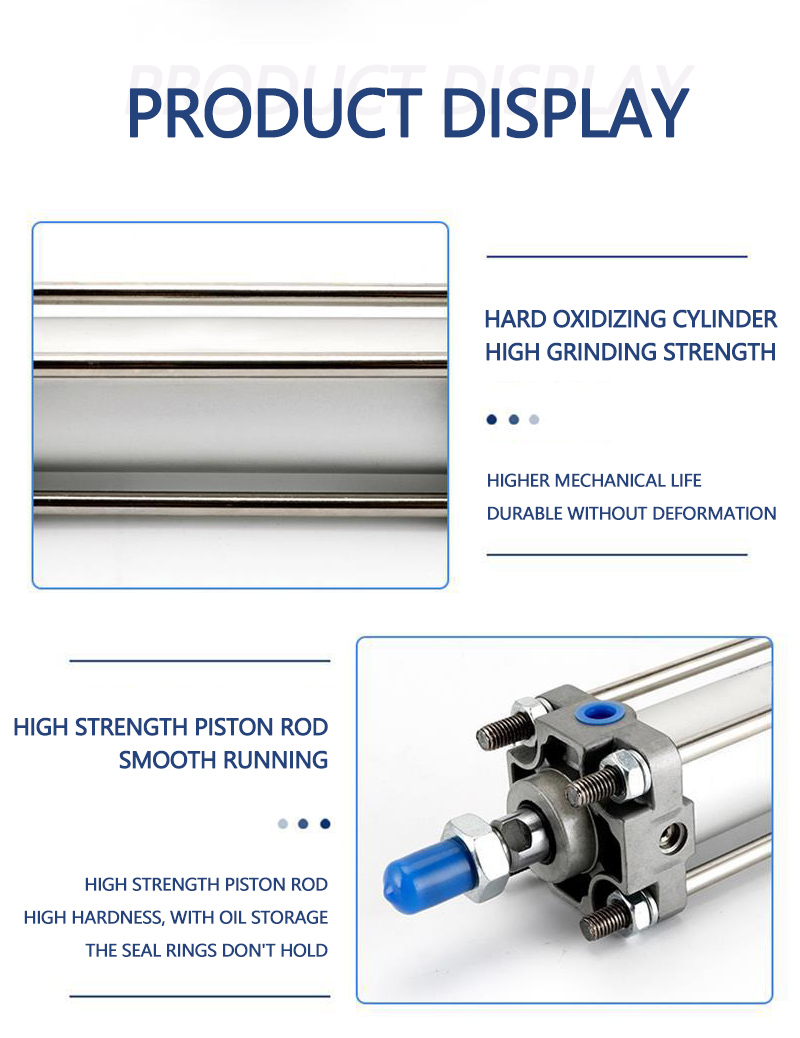

• Hoë Stabiliteit & Lang Dienslewe : Die silinderbuis is vervaardig uit hard anodiseerde aluminiumlegering wat korrosiebestand, slytvas en nie maklik vervorm nie; die suierstang is met hard chroom beplated om krabbe en roes doeltreffend te voorkom, en die dienslewe word aansienlik verleng onder langdurige, aanhoudende bedryf.
• Lae Geraas & Gladde Bedryf : Uitgerus met ingeboude lugkussing (byvoegsel Z), wat die impakkrags wat ontstaan wanneer die suier teen die einde beweeg, doeltreffend kan absorbeer, die botsingsgelaag verminder en die bedryf meer stabiel maak, terwyl skade aan die silinder self en die gekoppelde toerusting vermy word.
• Veerkrachtige Keuse & Sterk Aanpasbaarheid ‘n Verskeidenheid spesifikasies is beskikbaar (boring 40/50/63/80/100 mm, slag 25/75/150/200 mm), en twee modelle (CA2B-standaardtipe, CDA2B-magnetiese-ringtipe) is opsioneel, wat volgens verskillende toerusting en werkomstandighede buigsaam gekombineer kan word.
• Maklike installasie en onderhoud toustang-struktuurontwerp, gestandaardiseerde installasie-ondersnit, maklik om te monteer en af te monteer; die algehele struktuur is eenvoudig, met min versletende dele, en daagliks onderhoud vereis slegs gereelde inspeksie en smeer, wat die latere gebruikskoste verminder.
• Betroubare Prestasie & Wye Temperatuuraanpassing dit kan stabiel werk binne die temperatuurreeks van –10 ℃ tot 70 ℃ (die magnetiese-ringtipe is –10 ℃ tot 60 ℃), en die werkdruk is 0,05–1,0 MPa, wat geskik is vir die meeste industriële werkomstandighede en nie maklik misluk nie.

twee: Produkkenmerke

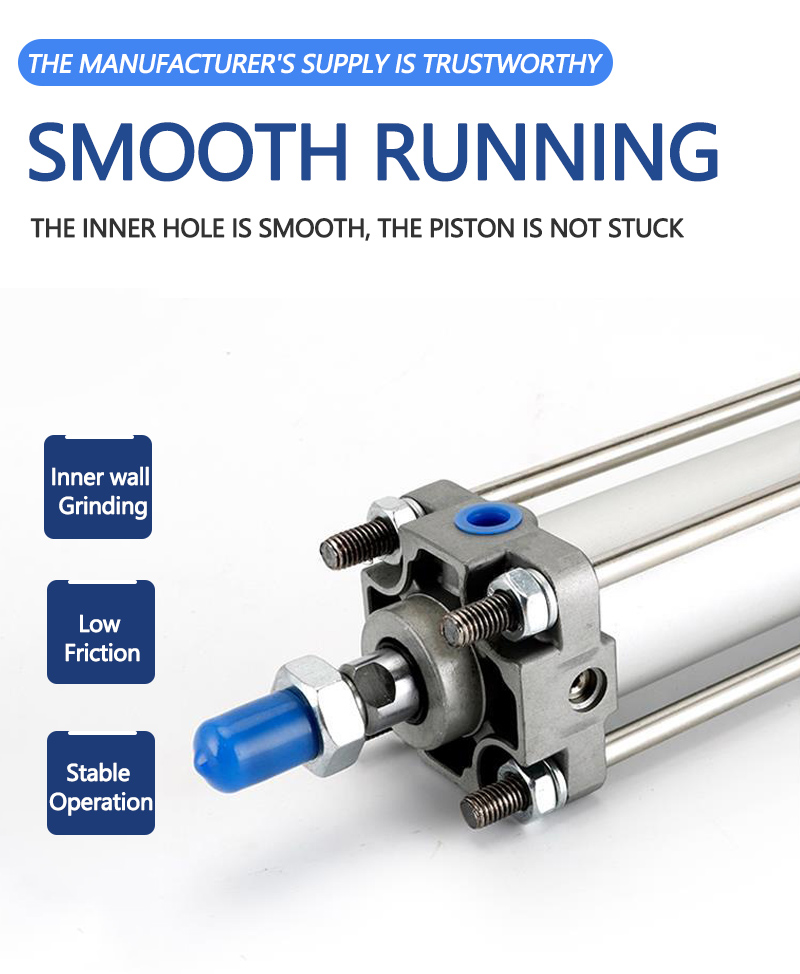

• Strukturele kenmerke eenstang dubbelwerkende ontwerp, skroefstang vasgemaak, kompakte struktuur, klein ruimtebesetting, maklik om in verskeie outomatiseringsuitrusting te integreer; die silinderbuis en pistonskag is vervaardig van hoë gehalte materiale, met hoë presisie en goeie sealingvermoë, wat luglekking doeltreffend kan voorkom.
• Modelverskil duidelike modelverdeling: CA2B is ’n standaardtipe, geskik vir basiese dryfkragtoepassings; CDA2B het ’n ingeboude magneet wat saam met ’n magnetiese skakelaar gebruik kan word om werklike posisie-opsporing en seinvoedering te bewerkstellig, en is geskik vir outomatiese beheertoepassings wat presiese posisiebeheer vereis.
• Lugkussingontwerp die byvoegsel Z dui op die lugkussingtipe, en die ingeboude lugkussing aan albei ente van die silinder kan die impak van die piston aan die einde van die slag demp, die silinderseël en pistonskag beskerm, en die stabiliteit en dienslewe van die toestel verbeter.
• Prestasie kenmerke die suier snelheid is instelbaar (50–500 mm/s), wat volgens die werklike werkvereistes aangepas kan word; die drukweerstand bereik 1,5 MPa, wat hoër is as die werkdruk, en het ‘n sterk drukdra-vermoë en veiligheid.
• Toepaslikheidskenmerke dit is saamwerkend met die meeste industriële pneumatoriese sisteme, kan saam met lugkompressors, solenoidkleppe, drukreguleerders en ander toebehore gebruik word, en word wyd in verskeie outomatiese vervaardigingsvelde toegepas.

drie. Gebruiksmetode

1. Installasievoorbereiding

• Controleer of die model van die silinder (boring, slag, model CDA2B/CA2B, met of sonder lugkussing Z) ooreenstem met die werklike gebruikvereistes, en kontroleer of die silinderoppervlak beskadig is, die suierstang gebuig is, en die luginlaat-/uitlaatgate verstopt is.
• Voorberei passende installasietoebehore (skroewe, moere, pakkinge), en kontroleer of die installasie-onderskryf van die toestel ooreenstem met die silinder se installasiegat om ‘n stewige installasie te verseker.
• Indien die CDA2B-magnetiese ringtipe gebruik word, installeer die magnetiese skakelaar by die vereiste posisie op die silinderbuis en verbind die seinlyn met die beheerstelsel om te verseker dat die posisie-opsporing akkuraat is.

2. Installasiestappe

• Vas die silinder by die aangewese posisie van die toestel deur middel van die trekbout en installasiegat, en draai die bout vas om te verseker dat die silinder horisontaal of vertikaal geïnstalleer is (volgens die werkvereistes), sonder enige afwyking of losheid.
• Verbind die luginlaat- en -uitlaat van die silinder met die lugpyp van die pneumatoriese stelsel, en gebruik pypklampe om die lugpyp vas te maak om luglek aan die verbinding te voorkom; let op die rigting van die luginlaat en -uitlaat (moet ooreenstem met die rigting van die suierbeweging).
• Stel die posisie van die magnetiese skakelaar (vir die CDA2B-tipe) by, aktiveer dit en toets dit, en bevestig dat die skakelaar die posisie van die suier (uitgestrek en ingetrek) akkuraat kan opspoor en die sein normaal terugvoer.

3. Bedryfsstappe

• Skakel die lugkompressor aan, stel die drukreguleerder van die pneumatoriese stelsel aan en stel die werkende druk op 0,05–1,0 MPa (dit is streng verbode om 1,5 MPa te oorskry om silinderbeskadiging te voorkom).
• Beheer die solenoïedklep deur die beheerstelsel om die uitbreiding en intrekking van die silinderpiston te bewerkstellig: wanneer lug by die inlaat ingelaat word, beweeg die piston uit om drywing te lewer; wanneer lug by die uitlaat uitgeblaas word, trek die piston in om terug te keer na sy beginposisie.
• Gedurende bedryf moet die werkstatus van die silinder dopgehou word: kontroleer of daar luglekking by die verbindings is, of die pistonbeweging glad is, of die geraas normaal is, en of die magnetiese skakelaar (indien aanwesig) stabiel werk.

4. Daaglikse Gebruik & Onderhoud

• Kontroleer gereeld die styfheid van die silinderbouts en lugpypverbindings, en draai dit tydig vas indien dit los is; kontroleer die oppervlak van die pistonstaaf en vee stof en olievlekke af om krabbe te voorkom.
• Smeer die silinder gereeld (volgens die gebruiksfrekwensie) en voeg toepaslike pneumatoriese smeerolie by die lugkring om die slytasie van interne dele te verminder en die dienslewe te verleng.
• Voor dit om te werk in 'n omgewing wat buite die gespesifiseerde temperatuurreeks val, en vermy botsing en impak op die silinder tydens gebruik om skade aan die silinderbuis en suierstang te voorkom.
• Indien die silinder misluk (soos luglek, onvlot beweging of geen drywing nie), moet dit onmiddellik uit diens gestel word, die oorsaak ondersoek word (soos verslegte seals, ontoereikende lugdruk of verstopping), en die beskadigde dele na foute-identifikasie vervang word.

5. Notas

• Moenie die silinder willekeurig ontbind tydens gebruik nie, om die interne seals en struktuur nie te beskadig nie.
• Die bedryfsdruk mag nie die gespesifiseerde 1,5 MPa oorskry nie, anders kan dit tot 'n silinderplof of sealversaking lei.
• Wanneer die CDA2B-tipe saam met 'n magnetiese skakelaar gebruik word, moet daar verseker word dat die voedingstroomspanning van die skakelaar pas om te voorkom dat die skakelaar brand.
• Na langdurige nie-gebruik moet die silinder gereeld geventileer en getoets word om roes en verstopping van interne dele te voorkom.

  Variasies

  maksimum slag: 30 mm (1,18 duim)

  30 mm (1,18 duim)

  asdeursnee: 15/20/25/32/40/50

  15/20/25/32/40/50
