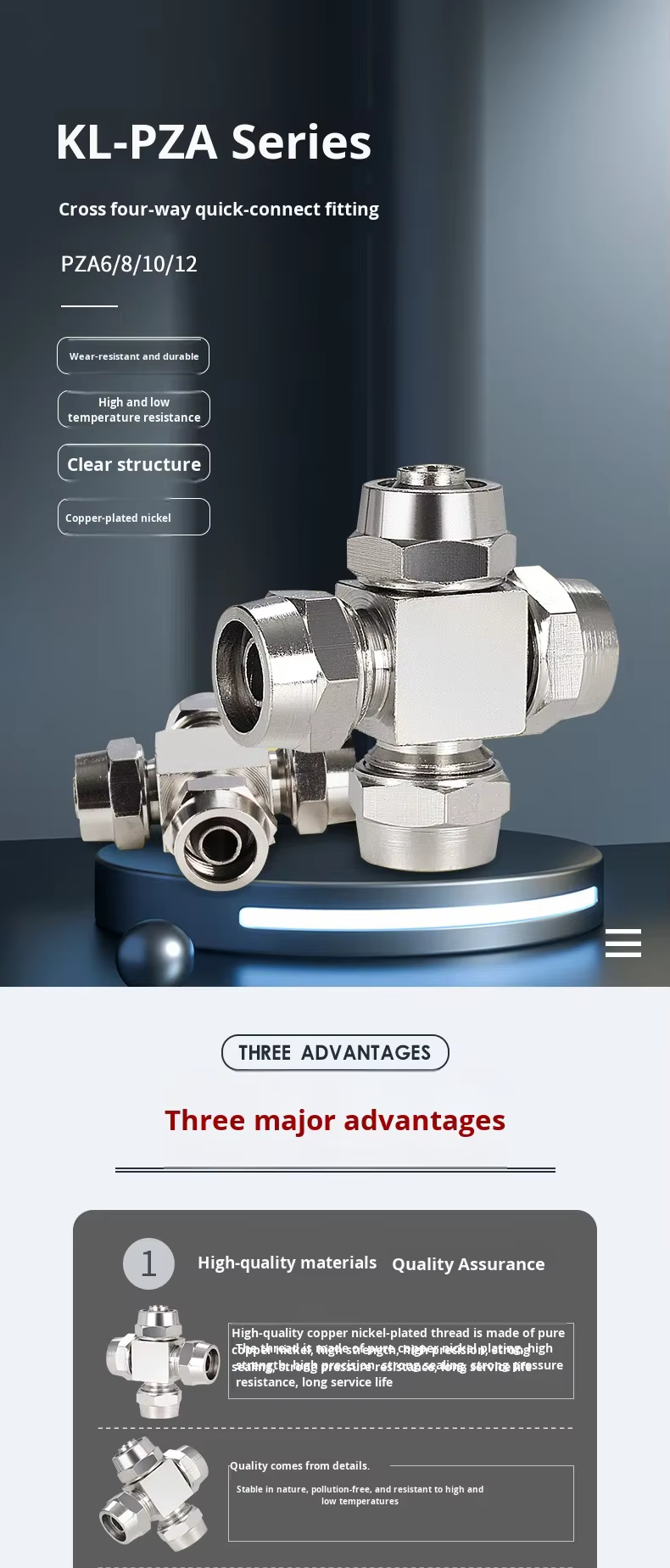

PZA Сериясы Канат-Шекилдүү Төрт Жолдук Быстрый Соединитель - English Translation

I. Негизги түшүнүк

II. Конструкциялык өзгөчөлүктөр

• Канат-шектүү төрт жолдук конструкция : Төрт тарабына да бирдей өлчөмдөгү шлангалар туташтырылышы мүмкүн, бул бир кириш жана үч чыгыш же көп таантуу таратууну камсыз кылат.
• Басып Киргизилүүчү Туташтыруу : Кошумча каражаттар керек эмес; аба түбүгүн байланыштыруу элементинин түбүнө түз карата киргизип, тыгыз бекемделет.
• Овал бошотуу саккылча : Айыруу учурунда колдонгондо, шайманга баш бармагыңызды басып, аба түбүгүн оңой чыгара аласыз.
• Айлануучу Конструкция : Орнотулгандан кийин байланыш элементинин денеси эркин айланат, бул түтүк туташтыруу багыттарын кадимки түзөтүүгө жол ачат.
• Тыгыздоо Технологиясы : Бардык дөңгөлөктөр PTFE тыгыздоо герметиги менен алдын ала капталган, бул жогорку тыгыздыкты камсыз кылат.

III. Өлчөмдүк Параметрлердин Салыштырмасы

IV. Материалдардын салыштырмасы (Артыкчылыктары жана Кемчиликтери)

1. Пластик материал (PBT/POM)

• Фаиделер : Желди, арзан, жакшы изоляция, орнотууга жеңил.
• Кемчиликтер : Температура жана басымга чыдамдуулugu чектүү (жалпысынан ≤60℃, ≤1.0МПа), эскире пайда болууга каршы чыдамдуулугу төмөн.
• Колдонуу сценарийлери : Жалпы өнөр жай автоматтандыруусу, пневматикалык инструменттер, төмөнкү басымдагы пневматикалык системалар.

2. Мунай материал (Никель менен капталган мунай / Никель менен капталган цинк кушулмасы)

• Фаиделер : Басымга жакшы чыдамдуу (1.0~1.5МПа), жогорку электр өткөрүмү, механикалык берекет.
• Кемчиликтер : Багасы жогору, тотубуз (коргоо үчүн никель менен капталуусу керек).
• Колдонуу сценарийлери : Электр өткөрүмү талап кылынуучу шарттар, орточо басымдагы пневматикалык системалар.

3. Болот эретилген болот материал (304/316)

• Фаиделер : Муздак коррозияга, температурага жана басымга чыдамдуулук (200℃, 2.0MPa чейин), узун кызмат көрсөтүү мөөнөтү.
• Кемчиликтер : Эң жогорку баасы.
• Колдонуу сценарийлери : Тамак-аш жана медициналык жабдыктар, химиялык чөйрөлөр, жогорку температура жана басым системалары.

V. Орнотуу жана Колдонуу Буйруктары

1. Орнотуу Кадамдары

1. Аба түбүгүнүн кесилген бети тик бурчтуу жана чийиндерсиз экендигин текшериңиз.
2. Аба түбүгүн куплунгун түбүнө толугу менен киргизиңиз ("чык-чык" деген үн орнотуу туура болгонун билдирет).
3. Туташтыруу камкор экендигин текшерүү үчүн аба түбүгүн жумшак тартыңыз.

2. Ажыратуу Методу

• Ауа түбүгүн алуу үчүн баш бармагыңыз менен оваль босатуу саккагын басып, ауа түбүгүн жумшак тартыңыз.

3. Техникалык көзөмөлдүн чара-тезмерлери

• Бир нече жолу киргизип жана алып чыктыктан кийин, ауа түбүнү кайрадан колдонудан мурда тозуп калган бөлүгүн кесип алыңыз.
• Мурунку саккагын мезгил-мезгили менен текшериңиз жана эскирген учурда дароо алмаштырыңыз.

VI. Колдонуу аймактары

• Индустриялык автоматташтыруу өндүрүш сызыктары : Көп станциялуу пневматикалык системалар үчүн таратуу башкаруусу.
• Пневматикалык инструменттин туташтырылышы : Пневматикалык болт кыркычтары жана бороткоргоч пистолеттер сыяктуу инструменттер үчүн көп багыттуу ауа камсыздоосу.
• Медициналык жабдуулар : Атайын таза ауа булактарын талап кылган учурлар үчүн (болотко каршы материал - эң жакшысы болотко каршы болот).
• Лабораториялык приборлор : Такыр пневматикалык башкаруу системалары.
• Мебель өндүрүшү : Жумушчу жабдуктар үчүн пневматикалык приспособление системалары.
