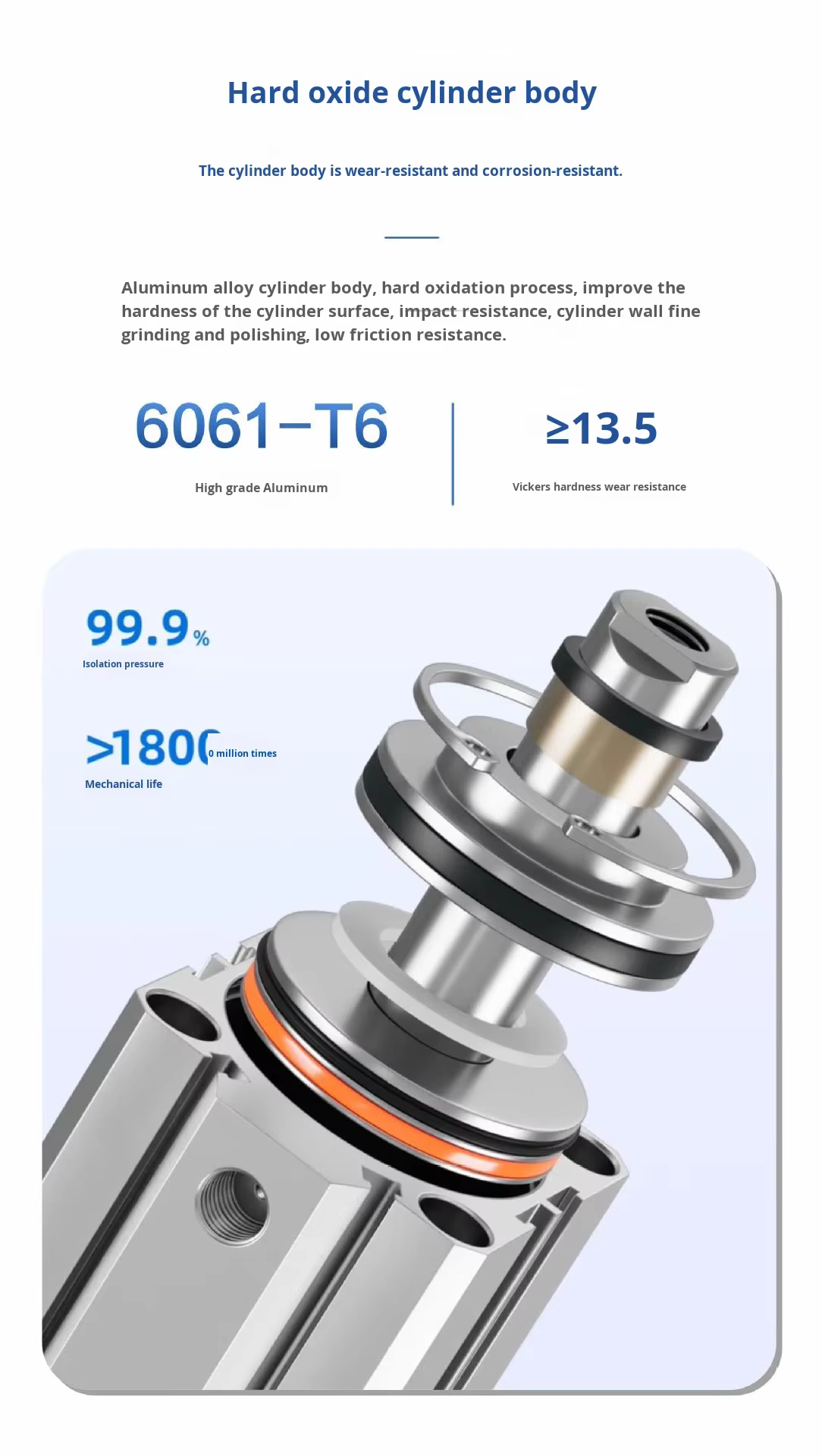

SDA 실린더의 모델 및 기능

1. SDA 실린더의 모델명 명명 규칙

• 기본 모델 : SDA (콤팩트 실린더 시리즈를 나타냄)
• 홀 직경 : 일반적인 규격은 20, 25, 32, 40, 50, 63, 80, 100mm 등이며(보어 지름이 실린더의 출력 추력을 결정함)
• Stroke : 5, 10, 15, 20, 25, 30, 35, 40, 50mm 등(스토로크는 피스톤의 왕복 이동 거리를 의미함)
• 추가 기능 식별자
  • S : 자기 링 장착(자기 스위치와 함께 사용하여 실린더 피스톤의 위치를 감지 가능)
  • B : 외부 나사(피스톤 로드에 외부 나사 구조가 있어 비표준 설치에 편리함)
  • 내부 나사(별도 식별자 없음) 피스톤 로드는 기본적으로 내부 나사를 갖춤
  • 양동작형(별도 식별자 없음) sDA 실린더는 기본적으로 양동작식입니다(즉, 공기 공급에 의해 신장 및 수축함).

2. SDA 실린더의 일반적인 모델 분류

피스톤 로드 나사 유형별

• 내부 나사형 모델 sDA20×10, SDA40×30-S("B" 식별자 없음)
• 외부 나사형 모델 sDA25×15-B, SDA50×25-S-B("B" 식별자 있음)

자석 링 장착 여부별

• 비자성 모델 : SDA32×20, SDA63×40-B
• 자성 모델 : SDA20×10-S, SDA80×50-S-B

보어 지름 및 스트로크 조합에 따른 분류

• 작은 보어 지름 및 짧은 스트로크 : SDA20×5, SDA25×10 (마이크로 자동화 장비에 적합)
• 큰 보어 지름 및 긴 스트로크 : SDA80×40, SDA100×50 (중량 부하의 밀기 및 클램핑 작업 상황에 적합)

3. SDA 실린더의 핵심 기능

선형 왕복 구동 장치

공간 절약형 설치 환경에 적합

정밀 위치 감지(자기식 모델)

비표준 설치 적응 (외부 나사형 모델)
