Einführung in die Zylinder-Serie MGPM20

I. Kernpositionierung und Aufbau

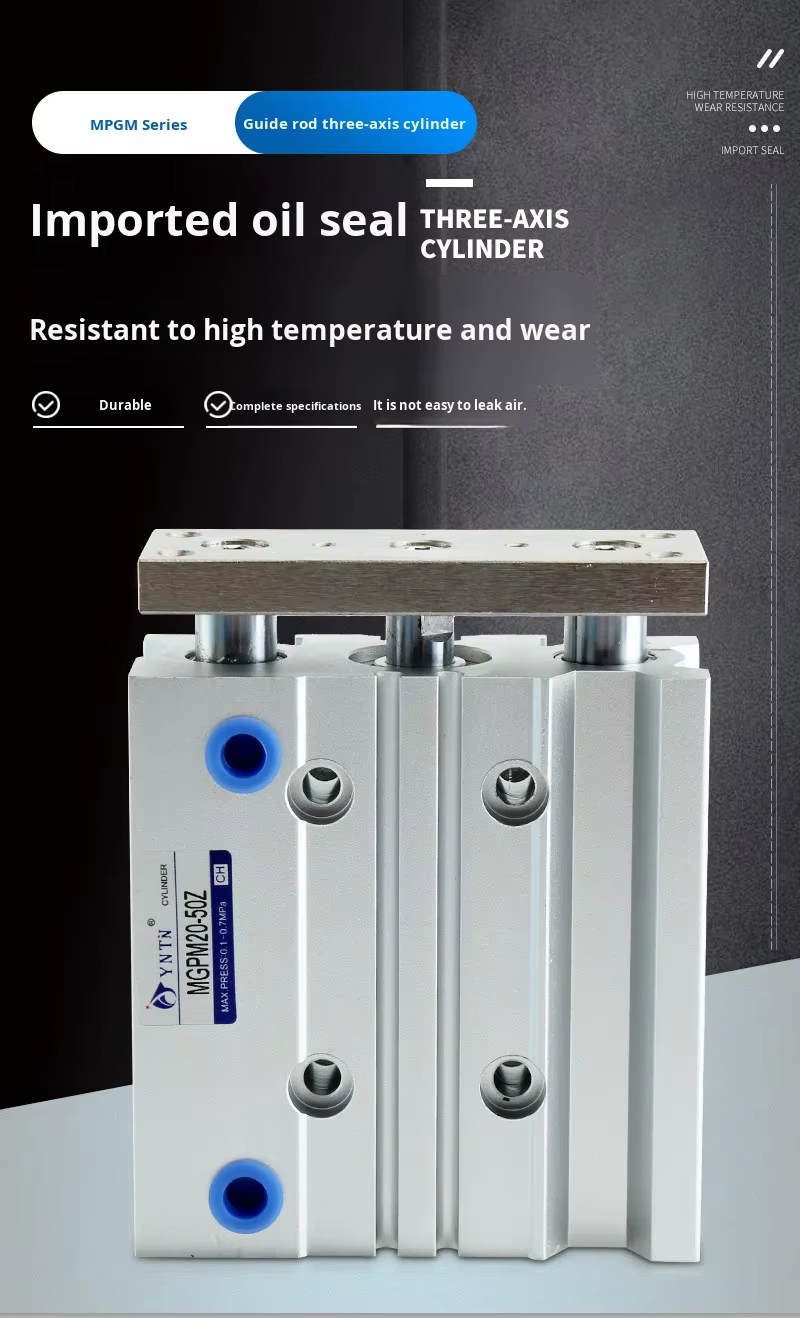

• Kernart : Einzelstangen-Zweirichtungs-Zylinder, dünnbauend, dreiaxial mit Führungsstangen und integrierten Gleitlagern. Die Nicht-Drehgenauigkeit beträgt ±0,07°. Ein integrierter Magnetring ermöglicht die Montage magnetischer Schalter.

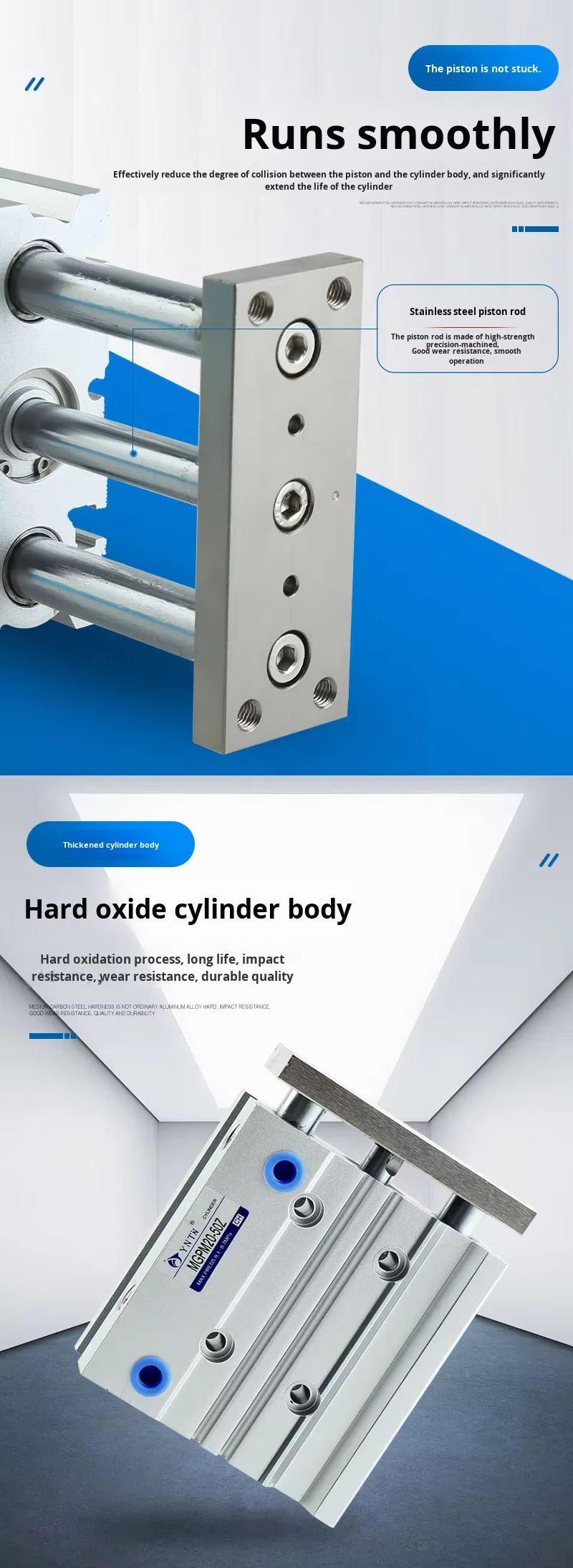

• Strukturelle Merkmale das Dreiachsen-Führungsstangen-Design verteilt die Last und verhindert eine Verbiegung der Kolbenstange. Der schlanke Zylinderkörper spart Einbauraum ein; beidseitig befinden sich Polyurethan-Puffer zur Stoßdämpfung. Der Zylinderrohrkörper, die Endkappen und der Kolben bestehen aus Aluminiumlegierung, während die Kolbenstange aus Edelstahl gefertigt ist – dies gewährleistet insgesamt geringes Gewicht und hohe Langlebigkeit.
• Modellbezeichnung mGPM20-S (wobei S für die Hublänge steht, z. B. 20 = 20 mm, 125 = 125 mm). Die gebräuchliche Endung Z kennzeichnet das Standardmodell, M steht für die Schmiermittel-Rückhaltefunktion. Ausführungen mit Endanschlägen oder pneumatischer Dämpfung können auf Anfrage individuell angepasst werden.

II. Vereinheitlichte technische Parameter

III. Wichtige Unterschiede und Schubkräfte bei verschiedenen Hubausführungen (MGPM20-S)

IV. Anwendungs- und Auswahlrichtlinien

1. Typische Anwendungen elektronische Montage im 3C-Bereich, automatisierte Dosierung/Schraubverriegelung, Handhabung kleiner Teile, Positionierung von Prüfeinrichtungen, Verpackungslinien in der Leichtindustrie sowie andere raumkritische automatisierte Szenarien.
2. Auswahltipps :
   • Wählen Sie Modelle entsprechend Gewicht der Last und erforderlicher Hublänge aus. Für leicht belastete, hochfrequente Betriebsarten empfehlen sich Kurzhubmodelle; für Handhabungsaufgaben wählen Sie je nach erforderlicher Distanz Modelle mit 100/125 mm Hublänge.
   • Für eine präzise Verdrehsicherung oder hochfrequente Bewegungen empfehlen wir ein Upgrade auf die MGPA-Serie mit hochpräzisen Kugellagern.
   • Für Anforderungen an die Positionssicherung wählen Sie Versionen mit Endverriegelungen; für eine verbesserte Dämpfung können externe hydraulische Puffer hinzugefügt werden.

V. Montage und Wartung

• Installationsmethoden : Unterstützt mehrere Montagemöglichkeiten, darunter obere, seitliche, untere und T-Nut-seitliche Montage, um sich verschiedenen Geräteanordnungen anzupassen.
• Pflegetipps : Regelmäßig auf Leckagen in der Rohrleitung prüfen und eine trockene, saubere Druckluftversorgung sicherstellen. Bei langfristigem Einsatz mit hoher Schaltfrequenz wird eine regelmäßige Schmierung empfohlen (auch bei ölfreien Modellen kann bei Bedarf eine minimale Schmierung vorgenommen werden).
