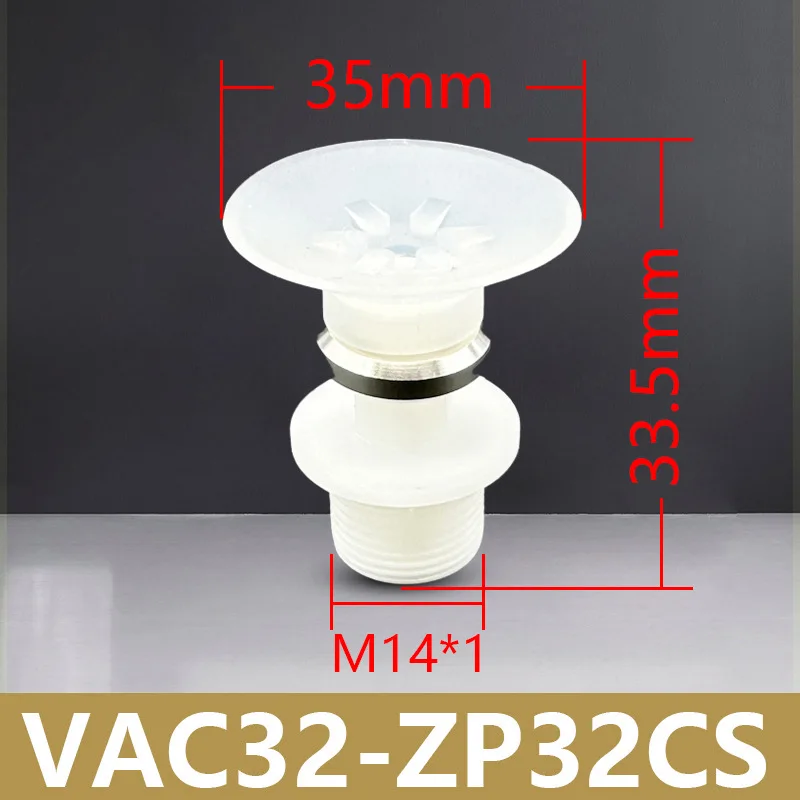

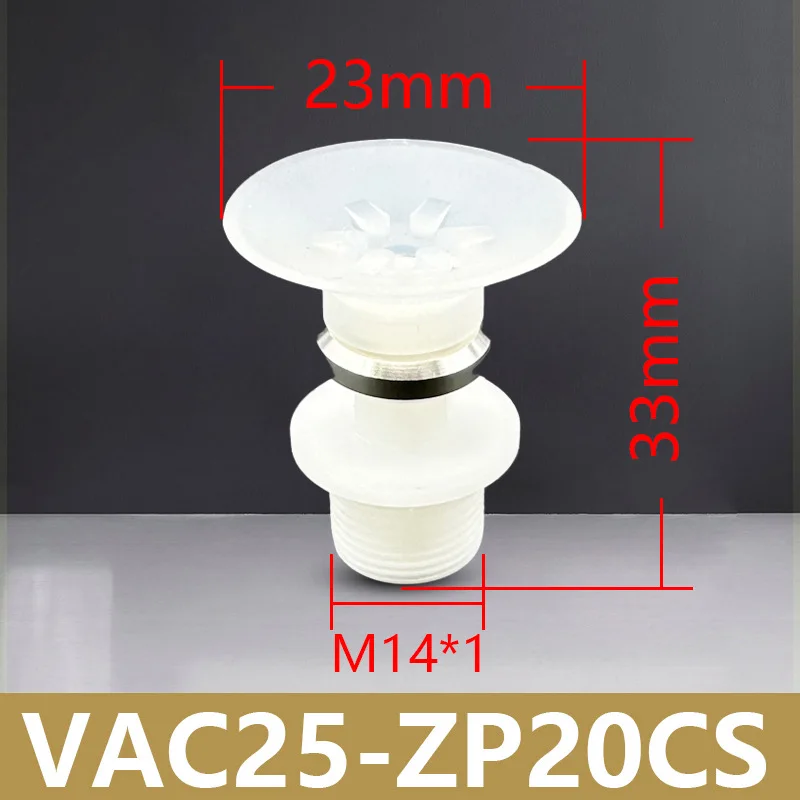

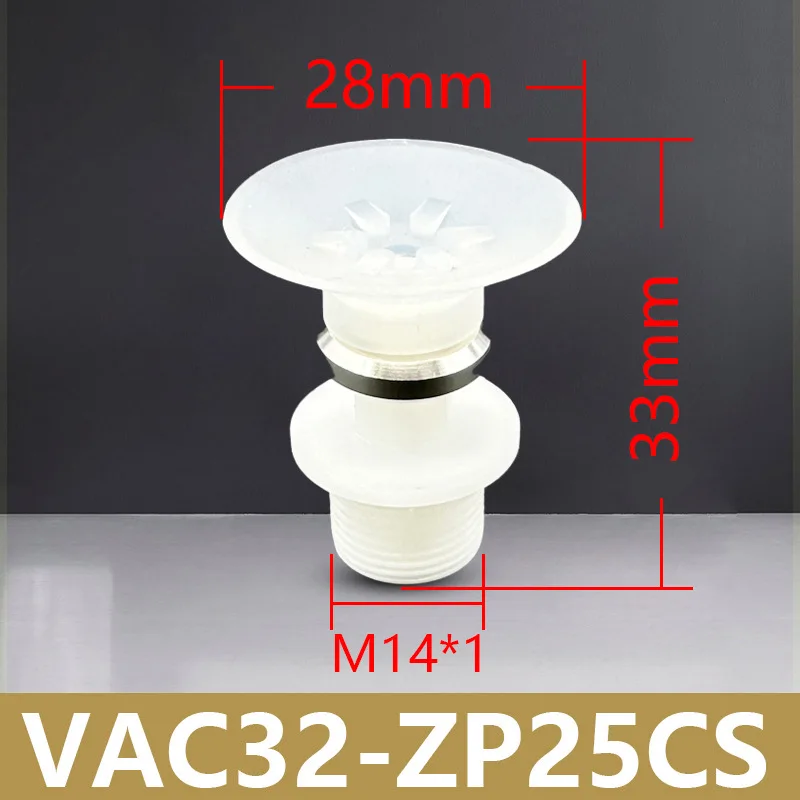

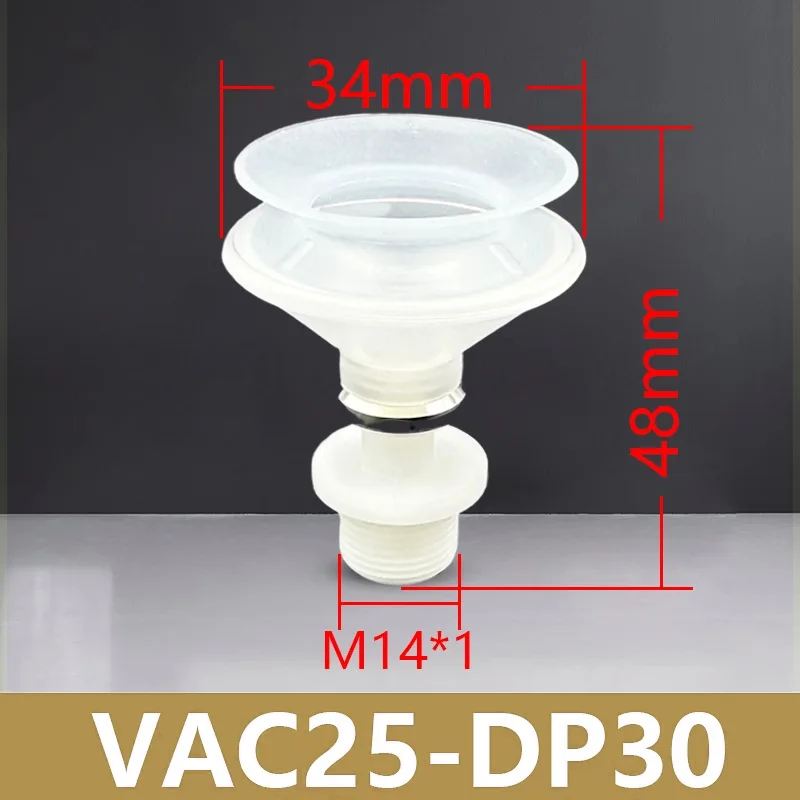

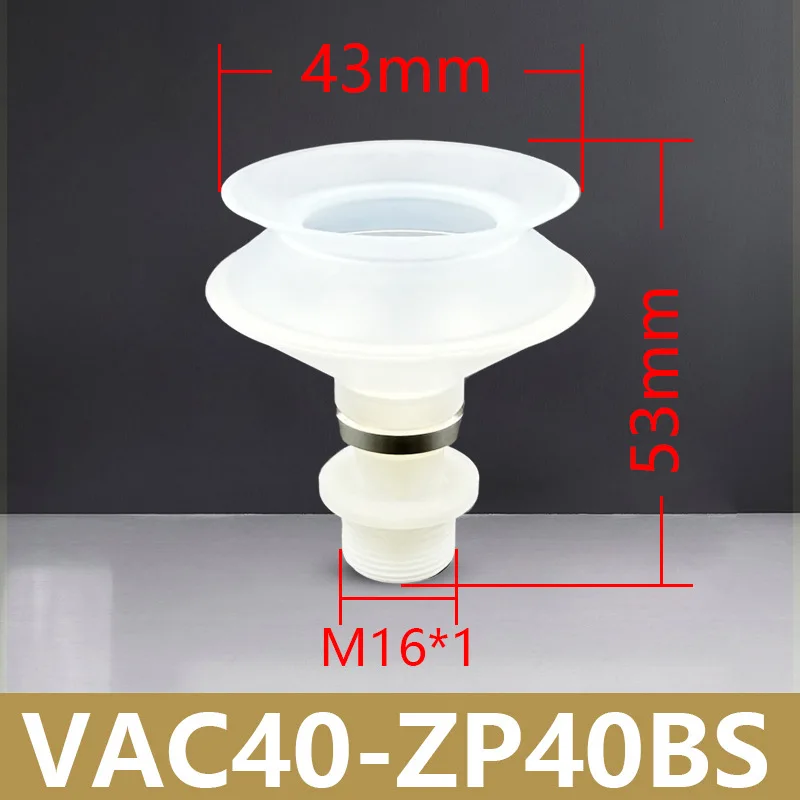

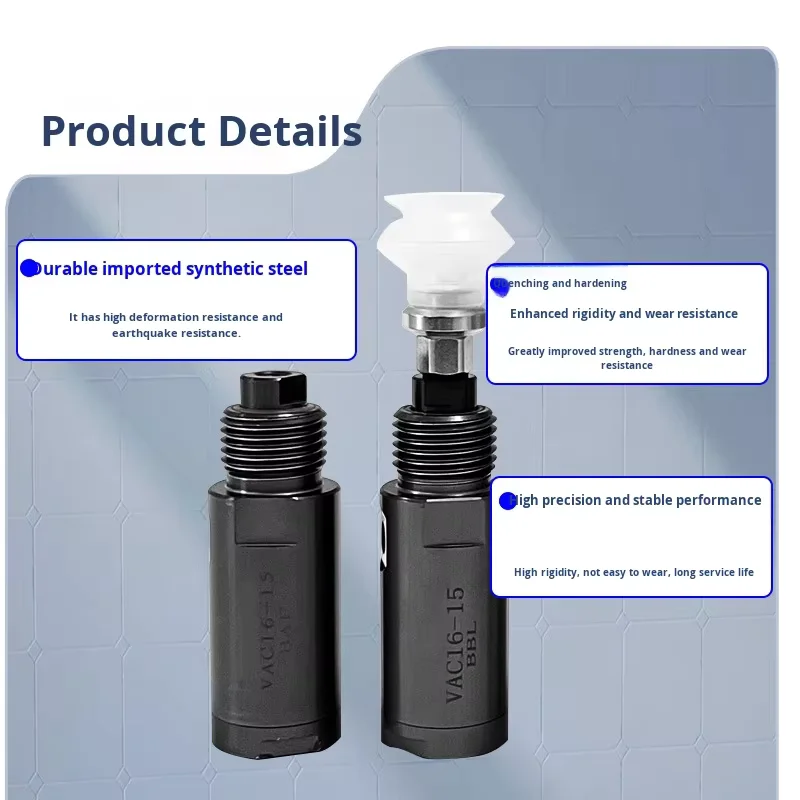

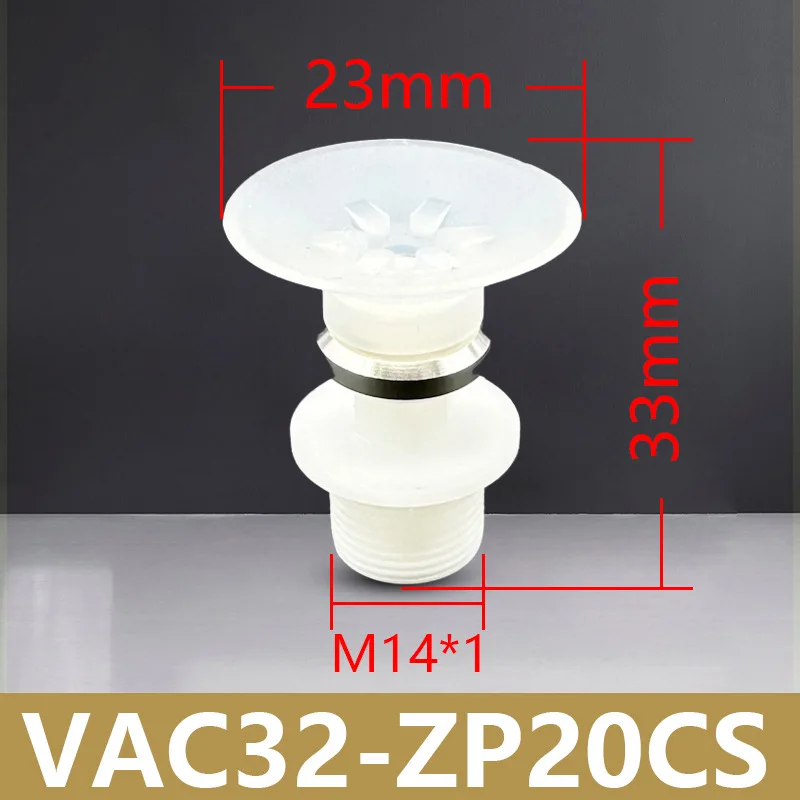

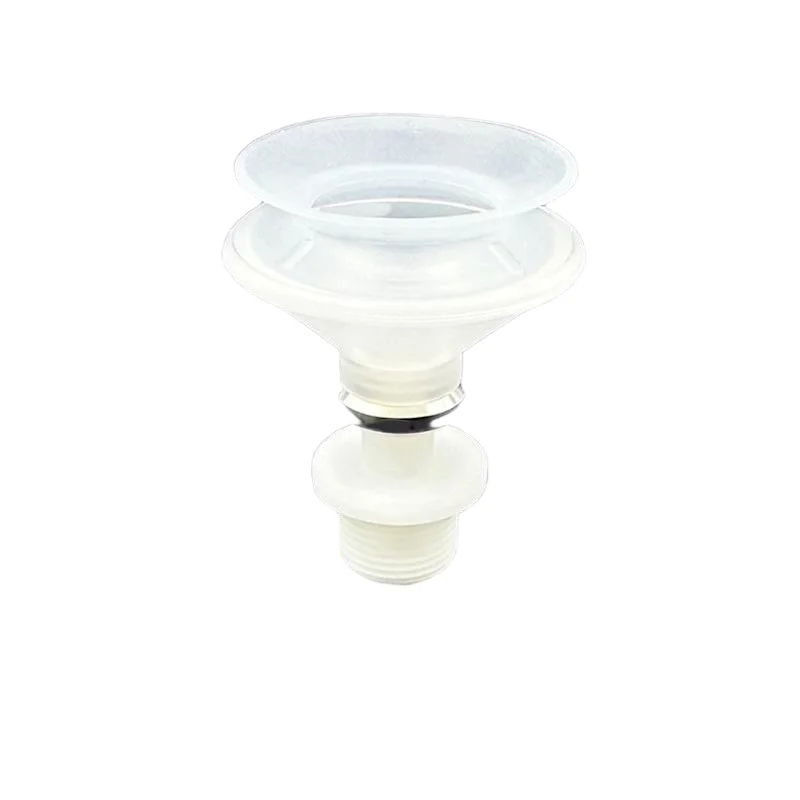

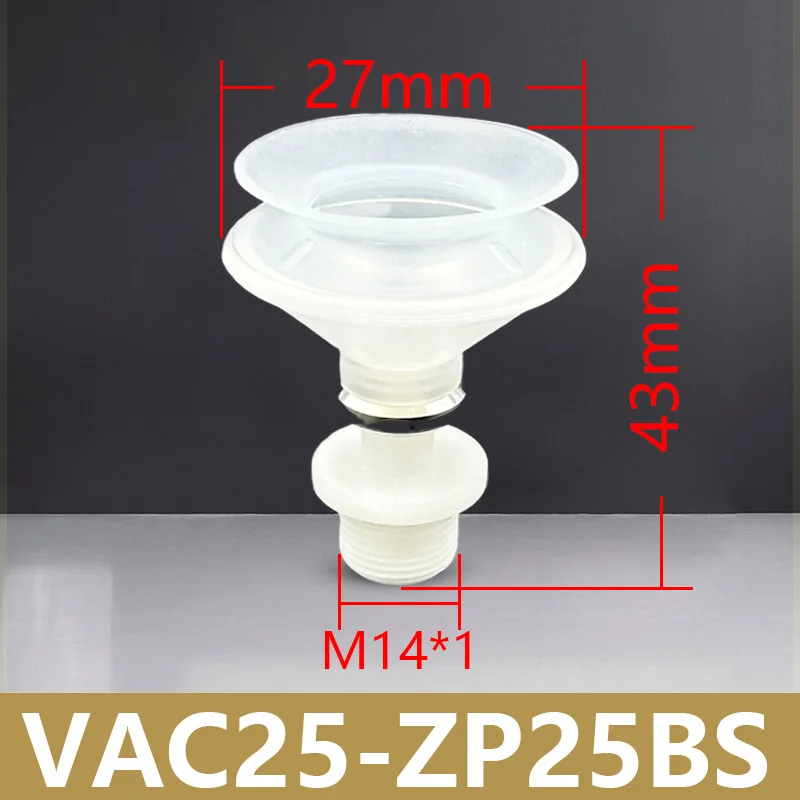

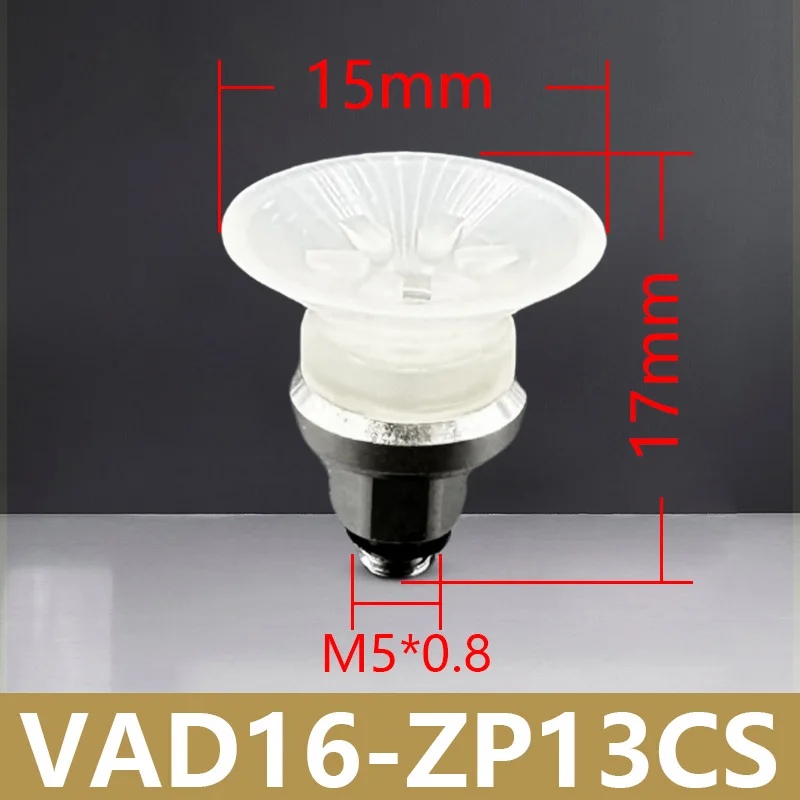

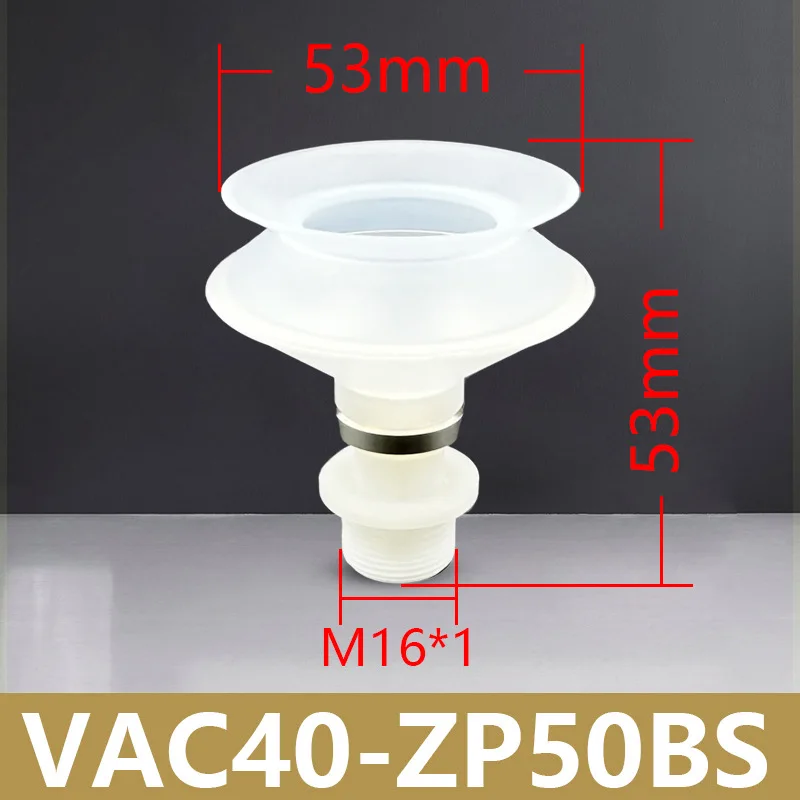

Промишлени устойчиви на висока температура и двуслойни вакуумни засмукващи чашки VAD/VAC16/25/32/40, съвместими с цилинспи VAC

Промишлени устойчиви на висока температура и двуслойни вакуумни засмукващи чашки VAD/VAC16/25/32/40, съвместими с цилинспи VAC

Място на произход:	Китай
Име на марката:	Едит
Номер на модела:	VAD/VAC16/25/32/40
Минимална количество за поръчка:	Преговори
Цена:	Преговори
Детайли за опаковане:	Картонно упаковане/Дървени кутии
Време за доставка:	В зависимост от количеството на поръчката
Условия за плащане:	Кредитна карта, Т/T
Способност за доставка:	Преговори

Запитване Свържете се с нас

Описание

Има ли проблем? Моля, свържете се с нас, за да ви обслужим!

+86-18015634179

[email protected]

Запитване

Детайлирана информация

Диаметър на диска	Приема се персонализиране	Материал:	Вакуумна засмукваща чашка VAD/VAC
Акцент 1:	Не деформира лесно	Акцент 2:	Анти-стареещ изолиран
Приложение:	Индустрия	Име:	Силан
Висока Светлина:	Устойчиви към високи температури

Описание

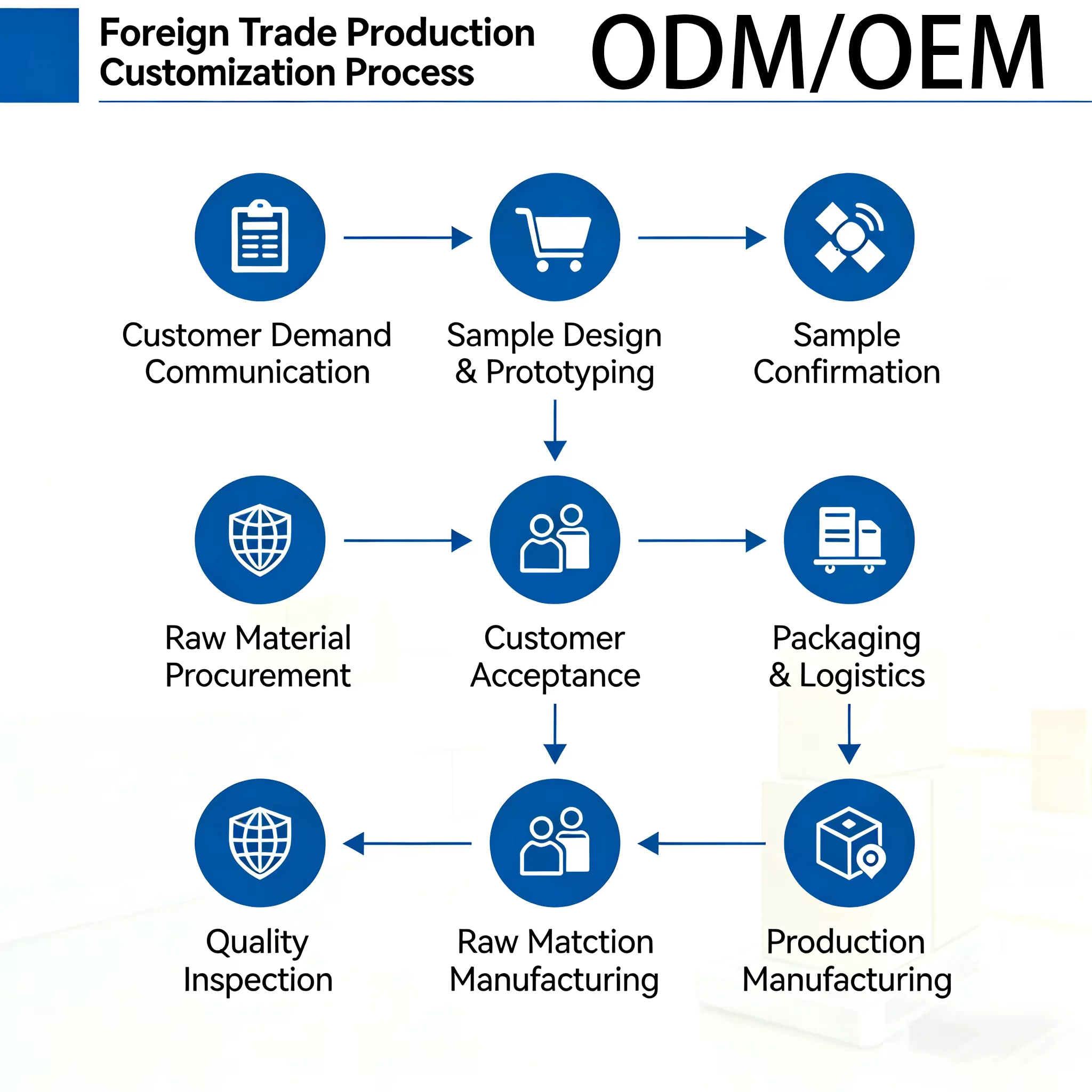

Етапи на процеса	ODM	ODM
Стъпка 1	Изискване на клиента	Изискване на клиента
Стъпало 2	Оценка на схемата	Оценка на схемата
Стъпало 3	Потвърждение на профила （Упаковка Размери, функционалност ）	Преговори Сътрудничество
Стъпало 4	Проектиране на проба	Цитат
Стъпало 5	Производство на малка серия	Пример Потвърждаване
Стъпало 6	Продукт Потвърждаване	Малка серия ПРОИЗВОДСТВО
Стъпало 7	-	Продукт Потвърждаване

Ръководство за съвместимост на вакуумни генератори и засмукващи чашки от серия VAD/VAC

I. Основен преглед на серия VAD/VAC

The Серия VAD/VAC е линия от едностепенни вакуумни генератори произведени от марки като Festo. Използвайки принципа на Вентури, те създават отрицателно налягане чрез компресиран въздух и са специално проектирани за пневматични вакуумни системи.

Тълкуване на модела:

VAD : Стандартен тип без функция за въздушни импулси
VAC : Тип с функция за въздушни импулси (за избрани марки)
Числа (16/25/32/40) : Укажете външен диаметър на съвместимите въздушни тръби (мм) , съответстващи на различни нива на дебит. По-големите числа представляват по-висок дебит и по-силна засмукваща сила.

II. Спецификации за интерфейс и сравнение на параметри

Параметри	VAD16/VAC16	VAD25/VAC25	VAD32/VAC32	VAD40/VAC40
Външен диаметър на съвместима въздушна тръба	16mm	25mm	32мм	40мм
Тип интерфейс	G1/4 или бързосъединение	G3/8 или бързосъединение	G3/8 или бързосъединение	G1/2 или бързосъединение
Диаметър на дюзата	1.0~1.2мм	1,5~1,8 mm	2,0~2,2 mm	2,5~3,0 mm
Максимално ниво на вакуум	80~90%	80~90%	80~90%	80~90%
Работно налягане	0,15~0,8 MPa	0,15~0,8 MPa	0,15~0,8 MPa	0,15~0,8 MPa
Обхват на скоростта на тока	20~40 л/мин	40~60 л/мин	60~80 л/мин	80~120 л/мин
Материал	Алуминиев сплав / Пластмаса	Алуминиев сплав / Пластмаса	Алуминиев сплав / Пластмаса	Алуминиев сплав / Пластмаса
Работна температура	-20~80℃	-20~80℃	-20~80℃	-20~80℃

Бележка: Параметрите могат да варират леко в зависимост от марката. За конкретни подробности вижте ръководството за продукта.

III. Принципи за съвместимост на засмукващите чашки

1. Съвпадение на интерфейса

Методи за свързване между вакуумни генератори от серия VAD/VAC и засмукващи чашки :

Метод на свързване	Описание	Сценарии за приложение
Връзка чрез директно натискане	Вакуум генератор → Накрайник за бързо свързване → Въздушен тръбопровод → Свързващ накрайник за засмукващ елемент	Бързо монтиране, лесна смяна на засмукващ елемент
Резбово свързване	Вакуум генератор (вътрешна резба) → Засмукващ елемент с резба / Конзола за засмукващ елемент	Надеждно свързване, подходящо за среди с вибрации
Свързване чрез преходник	Вакуум генератор → Преходник → Въздушен тръбопровод → Засмукващ елемент	Преобразуване между различни спецификации на интерфейси

Препоръчва се директното свързване с накрайник за бързо свързване, поради простотата и надеждното запечатване.

2. Съвместимост на спецификациите

Съвместимост на въздушен тръбопровод : Използвайте въздушни тръби с външни диаметри, съответстващи на спецификациите на генератора (16/25/32/40 мм).
Съвпадение на дебита :
- VAD16/VAC16: Съвместим с малки засмукващи чашки (диаметър ≤50 мм) за манипулиране на леки заготовки
- VAD25/VAC25: Съвместим с средни засмукващи чашки (диаметър 50~100 мм) за общи промишлени приложения
- VAD32/VAC32: Съвместим с големи засмукващи чашки (диаметър 100~200 мм) за по-тежки работни парчета
- VAD40/VAC40: Съвместим с свръхголеми засмукващи чашки или групи от засмукващи чашки за тежка експлоатация при преместване
Съответствие на нивото на вакуума : Уверете се, че материала на засмукващата чашка издържа максималното вакуумно ниво на генератора (-0,095 MPa).

3. Препоръчителни типове засмукващи чаши

Изберете подходящия тип засмукваща чашка според приложните условия:

Тип Сасактивна Чаша	Характеристики	Условия за приложение	Препоръчително съчетание
Стандартни плоски засмукващи чашки (серия VAS)	Бърз отговор, концентрирана засмукваща сила	Плоски, гладки повърхности	VAD16~VAD25
Гофирани засмукващи чашки (серия VASB)	Отлична компенсация на височина, адаптира се към леко неравности	Леко неравни повърхности	VAD25~VAD32
Дълбоки гофирани засмукващи чашки (многопречупени)	Голяма компенсация на ход, адаптира се към значителни разлики във височината	Силно неравни повърхности	VAD32~VAD40
Спирални засмукващи чашки	Адаптира се към порести, шероховати повърхности	Дървесина, кашони и др.	VAD25~VAD40
Елипсовидни засмукващи чашки	Адаптира се към дълги, тесни заготовки	Платки, тръби и др.	VAD25~VAD32
Персонализирани засмукващи чашки	Персонализирани за конкретни заготовки	Продукти със специални форми	VAD16~VAD40

Бележка: Материалите включват NBR (маслозащитен), PUR (износоустойчив) и VMQ (топлоустойчив). Избирайте според работните условия.

предмет	стойност
Работна среда	Въздушен
Място на произход	Китай
	Цзянсу
Тип свързване	Консултирайте клиентската поддръжка
Тип	VAD/VAD16/20/25/32/40
Спецификация	Стандарт
Приложение	Хардуерни машини
Материал	Силан
Функция	Силна абсорбция
Услуга	Персонализирани услуги
