PZA Серия кръстовидно четирипосочен бързосъединяващ фитинг - Превод на български

I. Основна концепция

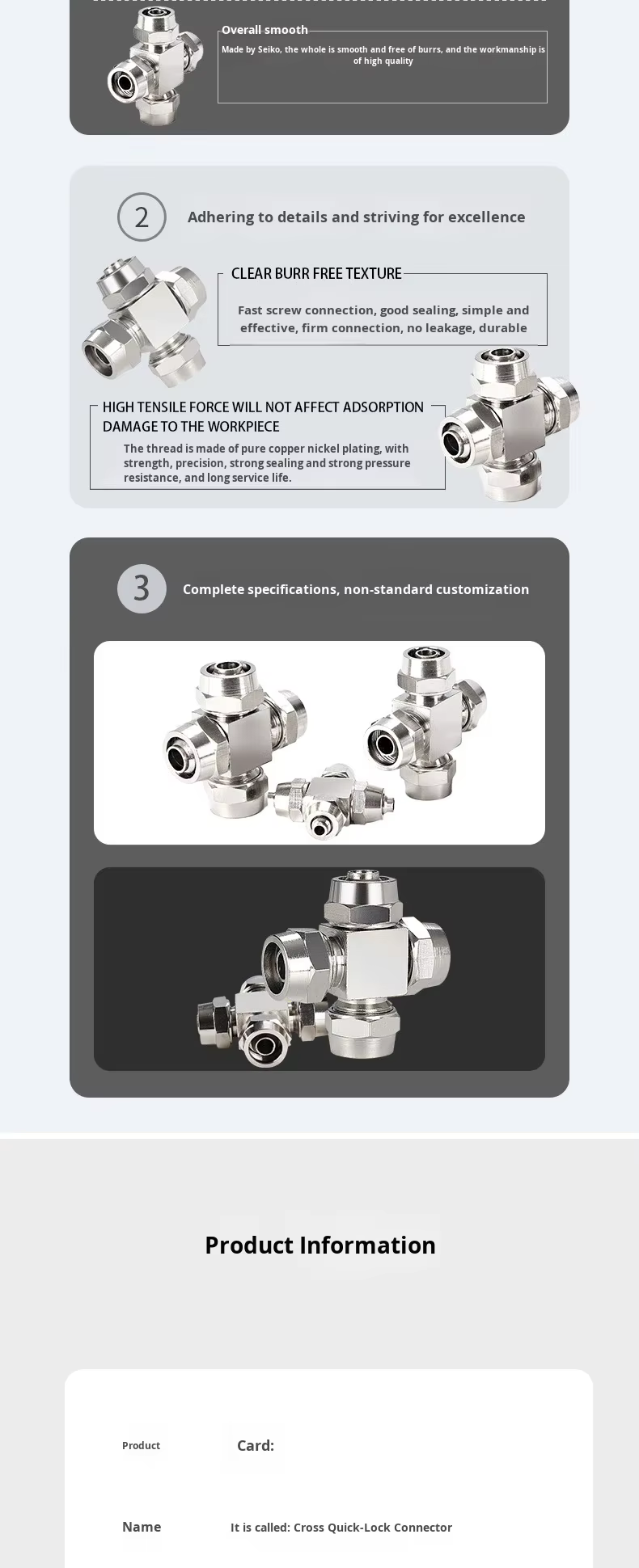

II. Конструктивни особености

• Кръстовидно четирипосочно изпълнение : Всички четири страни могат да свързват шлангове с еднаква спецификация, което позволява един вход и три изхода или разпределение в няколко посоки.
• Свързване чрез натискане : Не се изискват инструменти; просто вкарайте въздушния тръбопровод в долната част на съединителя, за да се получи плътно запечатване.
• Овално освобождаващо пръстенче : Просто натиснете патрона с палеца си по време на демонтаж, за да извлечете лесно въздушния тръбопровод.
• Ротационен дизайн : Тялото на съединителя може да се върти свободно след монтаж, което улеснява регулирането на посоката на тръбните връзки.
• Технология за затворяване : Всички резби са предварително покрити с PTFE резбово уплътнение, за да се гарантира висока плътност.

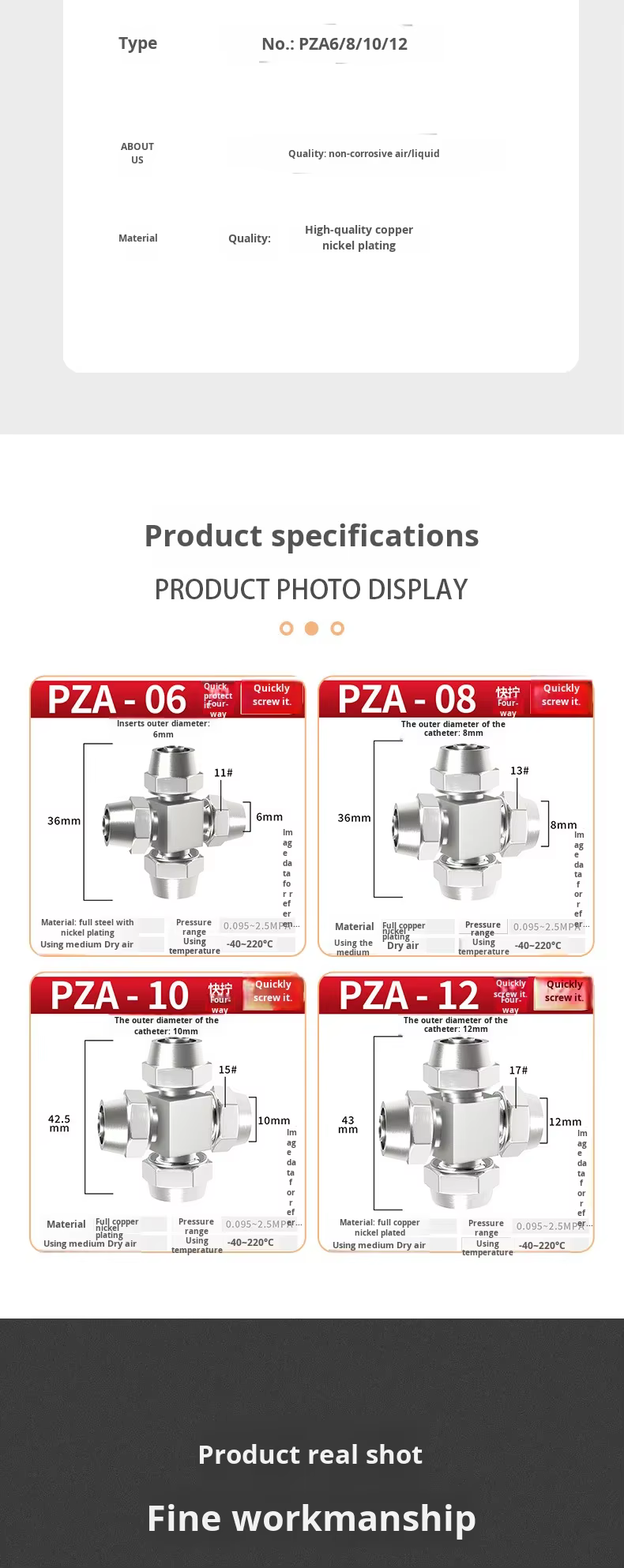

III. Сравнение на спецификационни параметри

IV. Сравнение на материали (Предимства и недостатъци)

1. Пластмасов материал (PBT/POM)

• Предимства : Лек, икономичен, добра топлоизолация, лесна инсталация.
• Недостатъци : Ограничена устойчивост на температура и налягане (обикновено ≤60℃, ≤1,0 МРа), слаба устойчивост срещу стареене.
• Сценарии за приложение : Обща промишлена автоматизация, пневматични инструменти, пневматични системи с ниско налягане.

3. Материал от мед (никелирана мед / никелирана цинкова сплав)

• Предимства : Добра устойчивост на налягане (1,0~1,5 МРа), отлична електропроводимост, висока механична якост.
• Недостатъци : По-висока цена, склонност към окисляване (изисква се никелиране за защита).
• Сценарии за приложение : Среди, изискващи електропроводимост, пневматични системи със средно налягане.

3. Материал от неръждаема стомана (304/316)

• Предимства : Отлична корозионна устойчивост, висока устойчивост на температура и налягане (до 200℃, 2,0 МРа), дълъг живот.
• Недостатъци : Най-висока цена.
• Сценарии за приложение хранителни и медицински оборудвания, химически среди, системи с висока температура и налягане.

V. Инструкции за инсталиране и употреба

1. Стъпки при монтиране

1. Уверете се, че ръбът на въздушния тръбопровод е перпендикулярен и без заострени ръбове.
2. Напълно вкарайте въздушния тръбопровод в дъното на съединителя (звук „щрак“ означава правилно монтиране).
3. Дръпнете леко въздушния тръбопровод, за да потвърдите сигурното свързване.

2. Метод за демонтиране

• Натиснете овалния освободителен пръстен с палеца си и леко дръпнете въздушния тръбопровод, за да го премахнете.

3. Препоръки за поддръжка

• След многократни поставяния и изваждания отрежете износената част от въздушния тръбопровод преди повторна употреба.
• Редовно проверявайте уплътнителния пръстен и го сменяйте незабавно при признаци на застаряване.

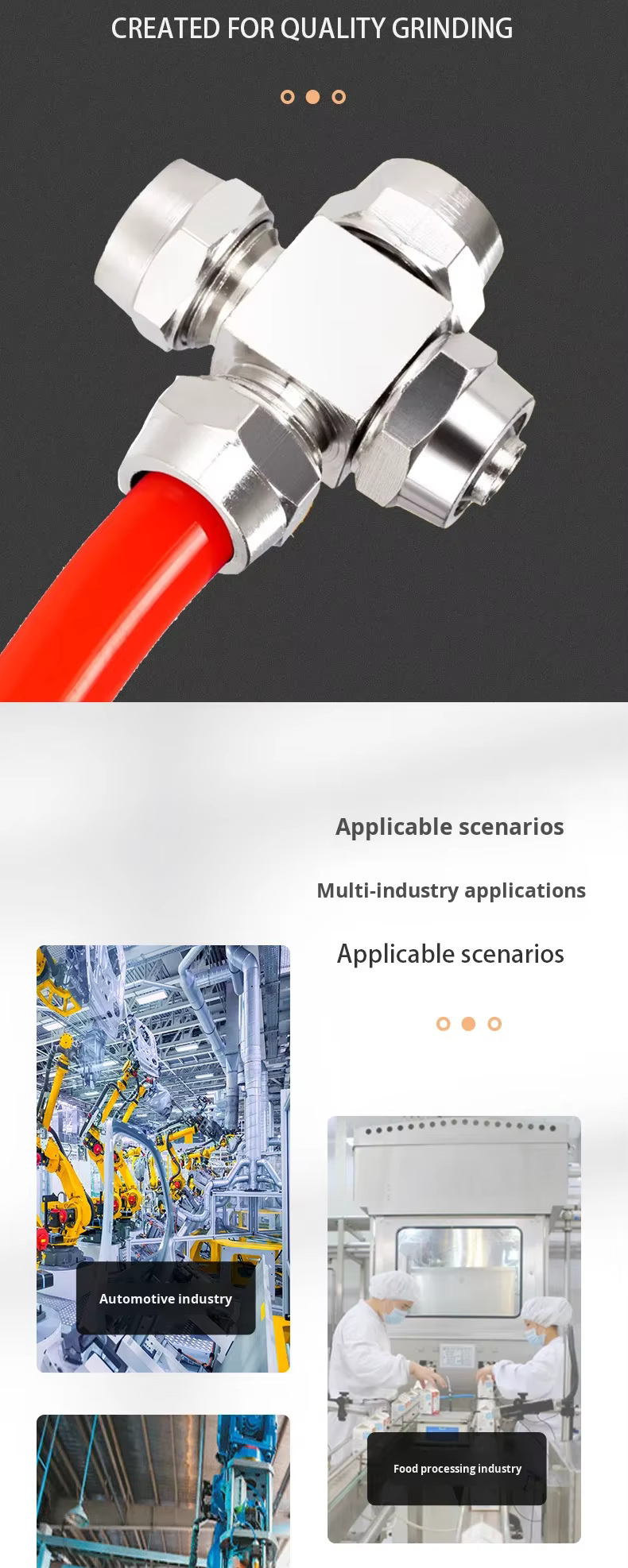

VI. Сценарии на приложение

• Индустриални автоматизирани производствени линии : Разпределителен контрол за пневматични системи с множество станции.
• Свързване на пневматичен инструмент : Многонасочено захранване с въздух за инструменти като пневматични отвертки и разпръскващи пистолети.
• Медицинско оборудване : Предимно за случаи, изискващи чисти източници на въздух (препоръчва се материал от неръждаема стомана).
• Лабораторни инструменти : Прецизни пневматични системи за управление.
• Производство на мебели : Пневматични системи за фиксиране в дървообработващите машини.
